UNBEWEHRTE
    ELASTOMERLAGER

Gewährleistung hoher Bauwerks-Qualität


Durch ständige Lasten, veränderliche Einwirkungen und Zwängungskräfte kommt es zu Verformungen von Bauteilen. Ohne den Einsatz geeigneter Elastomerlager werden durch die genannten Einwirkungen Schäden an Bauwerken verursacht. Neben Rissen und Abplatzungen kann es auch zu großflächigen Zerstörungen an den angrenzenden Bauteilen kommen, die mit einem erheblichen zeitlichen und finanziellen Aufwand saniert werden müssen.

In Bauteilverbindungen werden durch die elastische Wirkung der Baulager Kräfte zentrisch übertragen und gleichzeitig Planparallelitätsabweichungen ausgeglichen. Schubverformungen aus nicht permanenten horizontalen Einwirkungen werden über die Elastomerlager planmäßig aufgenommen.




Unbewehrte Elastomerlager




Kurzbeschreibung

Das bi-Trapezlager® isoliert in hohem Maße gegen Trittschall und ist dauerelastisch gelenkig bei Bauteilverdrehungen. Das Lager wird vorwiegend für statische Bauteillagerungen aller Art und zum Trittschallschutz bei Treppen- und Podestlagerungen eingesetzt.

Es ist ein unbewehrtes Elastomerlager mit einer beidseitigen trapezförmigen Profilierung und formatabhängigen Belastbarkeit bis 17,4 N/mm². Das Lager ist in verschiedenen Dicken erhältlich. Der Hauptbestandteil ist ein alterungsbeständiger EPDM-Elastomerwerkstoff mit einer Härte von 67 Shore A. Das Material ist witterungs- und ozonbeständig. Der Werkstoff wird güteüberwacht.

Zulassungs-Nr. Z-16.32-455, erteilt durch das DIBt Berlin.

Kurzbeschreibung

Das Cigular® Deckenlager ist ein schubweiches Elastomerlager, welches Horizontalverformungen in beliebiger Richtung aufnehmen kann. Auch die für das Mauerwerk gefährlichen Deckenverformungen in Wandlängsrichtung, welche die Ursache für Deckenschubrisse sind, können durch das Lager aufgenommen werden.

Das unbewehrte, profilierte Elastomerlager ist bis 1,5 N/mm² belastbar und ist in einer Dicke von 10 mm erhältlich. Der Hauptbestandteil ist ein alterungsbeständiger EPDM-Elastomerwerkstoff. Das Material ist witterungs- und ozonbeständig. Der Werkstoff wird güteüberwacht.

Zulassungs-Nr. Z-16.32-479, erteilt durch das DIBt Berlin.

Kurzbeschreibung

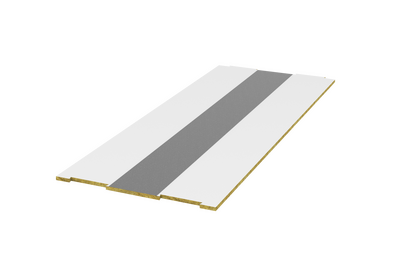

Das Cigular® Deckenlager EcoLine ist ein schubweiches Elastomerlager, welches Horizontalverformungen in beliebiger Richtung aufnehmen kann. Auch die für das Mauerwerk gefährlichen Deckenverformungen in Wandlängsrichtung, welche die Ursache für Deckenschubrisse sind, können durch das Lager aufgenommen werden.

Das unbewehrte, profilierte Elastomerlager aus PE-Schaum gefertigter Ummantelung ist bis 1,5 N/mm² belastbar und ist in den verschiedenen Kernbreiten 35, 60, 83
und 106 mm erhältlich. Die Gesamtbreite des Produktes 400 mm und die Lagerdicke 10 mm. Der Hauptbestandteil ist ein alterungsbeständiger EPDM-Elastomerwerkstoff. Das Material ist witterungs- und ozonbeständig. Der Werkstoff wird güteüberwacht.

Zulassungs-Nr. Z-16.32-479, erteilt durch das DIBt Berlin.

Kurzbeschreibung

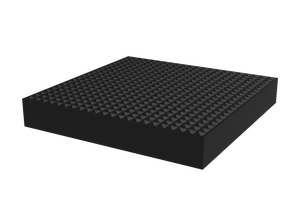

Das Compactlager CR 2000 verfügt über eine waffelartige Lageroberfläche, welche zu einem spannungsarmen Druckausgleich während der Lasteinleitungsphase führt. Die in den angrenzenden Bauteilen hervorgerufenen Quer- und Spaltzugkräfte werden im Vergleich zu glatten Elastomerplatten reduziert.

Das unbewehrte, profilierte Elastomerlager ist formatabhängig bis 28 N/mm² belastbar und in verschieden Dicken verfügbar. Der Hauptbestandteil ist ein alterungsbeständiger CR-Werkstoff mit einer Härte von 68 ± 5 Shore A. Das Material ist witterungs- und ozonbeständig. Der Werkstoff wird güteüberwacht.

Zulassungs-Nr. Z-16.32-435, erteilt durch das DIBt Berlin.

Kurzbeschreibung

Das Compactlager S 65 ist ein Verformungslager und wird in allen Bereichen des Bauwesens als dauerelastisches gelenkiges Verbindungselement eingesetzt.

Das unbewehrte Lager ist formatabhängig bis 14 N/mm² belastbar und in verschieden Dicken verfügbar. Der Hauptbestandteil ist ein alterungsbeständiger EPDM-Elastomerwerkstoff mit einer Härte von 65 ± 5 Shore A. Das Material ist witterungs- und ozonbeständig. Der Werkstoff wird güteüberwacht.

Zulassungs-Nr. Z-16.32-474, erteilt durch das DIBt Berlin.

Kurzbeschreibung

Das Compactlager S 70 ist ein Verformungslager und wird in allen Bereichen des Bauwesens als dauerelastisches gelenkiges Verbindungselement eingesetzt.

Das unbewehrte Lager ist formatabhängig bis 21 N/mm² belastbar und in verschieden Dicken verfügbar. Der Hauptbestandteil ist ein alterungsbeständiger EPDM-Elastomerwerkstoff mit einer Härte von 70 ± 5 Shore A. Das Material ist witterungs- und ozonbeständig. Der Werkstoff wird güteüberwacht.

Zulassungs-Nr. Z-16.32-477, erteilt durch das DIBt Berlin.
