SONDERPRODUKTE
    DIE PERFEKTE ERGÄNZUNG FÜR IHR SYSTEM

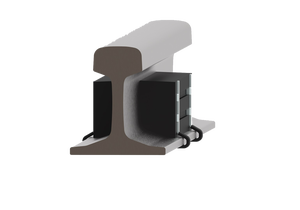

Schienenstegdämpfer

Bei dicht bebauten Gebieten entlang der Bahnstrecken gilt es, die Anwohner vom Schienenlärm zu entlasten. Zur größten Lärmquelle im Schienenverkehr zählen die Rollgeräusche, welche durch den Rad-Schienekontakt entstehen. In Kombination mit anderen Lärmschutzmaßnahmen reduziert der Einsatz von Schienenstegdämpfern die an der Schiene entstehenden Vibrationen und damit die daraus resultierende Schallabstrahlung in die Umgebung. Außerdem wird störendes Quietschen bei Kurvenfahrten gemindert. Calenberg Schienenstegdämpfer werden beiderseits des Schienenstegs mittels Stahlklammern befestigt und dämpfen damit Schienenschwingungen direkt am Entstehungsort, was unmittelbar auch die Schallabstrahlung positiv beeinflusst. Calenberg Schienenstegdämpfer bestehen aus einer kompakten Kombination von Stahl und einer elastischen Gummimischung. Um eine möglichst effektive Lärmminderung zu erreichen, werden Schienenstegdämpfer und das jeweilige Schienenprofil aufeinander abgestimmt. Die Schienenstegdämpfer sind wartungsfrei und langlebig. Erreichen sie ihre Verschleißgrenze, können sie einfach ausgetauscht und recycelt werden.

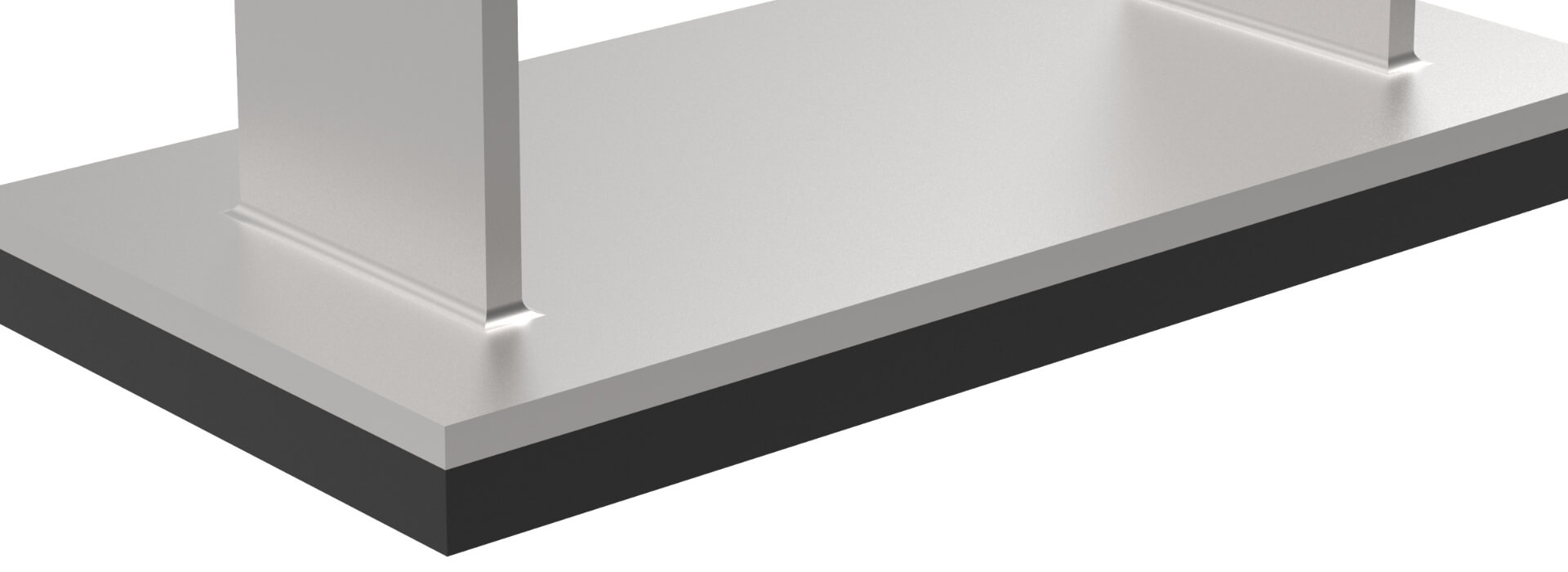

Seitenführungslager

Ein bei Eisen-, Straßen- und U-Bahnen inzwischen nicht selten angewendeter Schienenoberbau ist die Feste Fahrbahn, ein schotterloser Oberbau, bei dem der Schotter und die Bahnschwellen durch eine feste Oberbau-Fahrbahn mit Gleistragplatten aus Beton oder Asphalt ersetzt werden.
Solche Fahrbahnen scheinen auf den ersten Blick starr und unbeweglich. Und doch sind auch feste Fahrbahnen, zumindest in planerisch begrenzten Ausmaßen in Bewegung, bedingt durch innere Zwängungen, aufgrund von Temperaturschwankungen und auch aus äußeren Krafteinwirkungen durch Züge, insbesondere wenn diese bremsen bzw. beschleunigen und bei Kurvenfahrten auch durch laterale Kräfte (Fliehkräfte). Die durch solche Krafteinwirkungen entstehenden Bewegungen müssen begrenzt werden, damit das Gleis seine geplante Position beibehält.
Seitenführungslager sind Speziallager zur Aufnahme von Kräften wie oben beschrieben sowie zur Begrenzung von Bewegungen und dienen damit der Gleislagesicherung in Feste Fahrbahn Systemen. Es handelt sich bei diesen Lagern um stabile Gummi-Metall Formteile aus witterungsbeständigem Edelstahl und einer hochwertigen langzeitbeständigen Gummimischung, die werkseitig kraftschlüssig auf den Edelstahl vulkanisiert wird. An der Rückseite des Lagers befinden sich Verankerungen aus Edelstahl, die z. B. leicht in Seitenwände von Fahrbahntrögen o. ä., zum Schutz der Fuge zwischen Seitenwand und Gleistragplatte, einbetoniert werden können.


EPDM-Schubnockenlager

Ein bei Eisen-, Straßen- und U-Bahnen inzwischen nicht selten angewendeter Schienenoberbau ist die Feste Fahrbahn, ein schotterloser Oberbau, bei dem der Schotter und die Bahnschwellen durch eine feste Oberbau-Fahrbahn mit Gleistragplatten aus Beton oder Asphalt ersetzt werden.
In der Regel ist der Ober- vom Unterbau durch eine mehr oder weniger elastische Schicht getrennt. Zur Übertragung von Schub- und Zwängungskräften von der Gleistragplatte in die Unterkonstruktion werden bei einigen Fahrbahnsystemen Nocken, Höcker o. ä. Bauteile auf dem Unterbau installiert, die in die Gleistragplattenkonstruktion hineinragen. Die Nocken werden dann mit EPDM-Schubnockenlagern ausgestattet, die nach Betonage der Gleistragplatte eine „weiche“ Aufnahme von Schub- und Zwängungskräften ermöglichen, so dass starre Verbindungen zwischen Ober- und Unterbau, die zu Schäden der gesamten Fahrbahn führen könnten, vermieden werden. Wichtig ist dabei, wie bei allen elastischen Lagerungen, dass die jeweilige Lagerfuge frei von z. B. ungewollt einlaufendem Frischbeton bleibt, da sonst nach Erhärten des Betons eine starre Verbindung entsteht, die die Wirkung der elastischen Fuge zunichte macht. Entsprechende Speziallager von Calenberg sind lieferbar in Abmessungen entsprechend den jeweiligen Projekt-Anforderungen und in den Dicken 5, 10, 12,5, 15 und 20 mm. Die Lager sind formatabhängig belastbar bis 15 N/mm² und bestehen aus einem qualitativ hochwertigen Gummiwerkstoff, der über die Lebensdauer der Fahrbahn hinweg alterungsbeständig, hoch belastbar und elastisch bleibt. EPDM-Schubnockenlager verhindern Beschädigungen und helfen, die Wartungskosten der Fahrbahn zu verringern.







SONDERPRODUKTE



Beschreibung, Anwendung

Speziallager zur Aufnahme von Schub- und Zwängungskräften in Feste Fahrbahn Systemen. Lieferbar in Abmessungen entsprechend den jeweiligen Projekt Anforderungen und in den Dicken 5, 10, 12,5, 15 und 20 mm. Das Lager ist formatabhängig belastbar bis 15 N/mm².

Technische Angaben

  • Qualitativ hochwertiger Gummiwerkstoff
  • Hoch belastbar und elastisch
  • Alterungsbeständig
  • Verhindert Beschädigungen der festen Fahrbahn
  • Leichte Installation
  • Verringerung der Wartungskosten für den Oberbau

Beschreibung, Anwendung

Speziallager zur horizontalen Gleislagesicherung bzw. zur Aufnahme von Horizontalkräften in Feste Fahrbahn Systemen. Lieferbar gemäß Datenblatt, projektbezogene abweichende Abmessungen auf Anfrage evtl. möglich.

Technische Angaben

  • Stabiles Gummi-Metall Formteil
  • Witterungsbeständiger Edelstahl
  • Hochwertige aufvulkanisierte Gummimischung
  • Einbauteil mit geringem Gewicht
  • Leichte Installation
  • Sicherung der Gleislage

Beschreibung, Anwendung

Schienenstegdämpfer werden zur Verminderung der entstehenden Schallabstrahlung bei Zugüberfahrt eingesetzt.

Stahlbewehrte Schienenstegdämpfer vermindern wirkungsvoll breitbandige Eisenbahngeräusche und Schwingungen. Sie bewirken zudem eine Minimierung von Riffelbildung auf der Schienenoberseite, was im Endeffekt geringerer Schienenverschleiß, damit auch niedrigere Wartungskosten und letztendlich eine verlängerte Gesamtnutzungsdauer der Schiene bedeutet.
