NEUBAU CARL ZEISS

Das Projekt und seine Anforderung

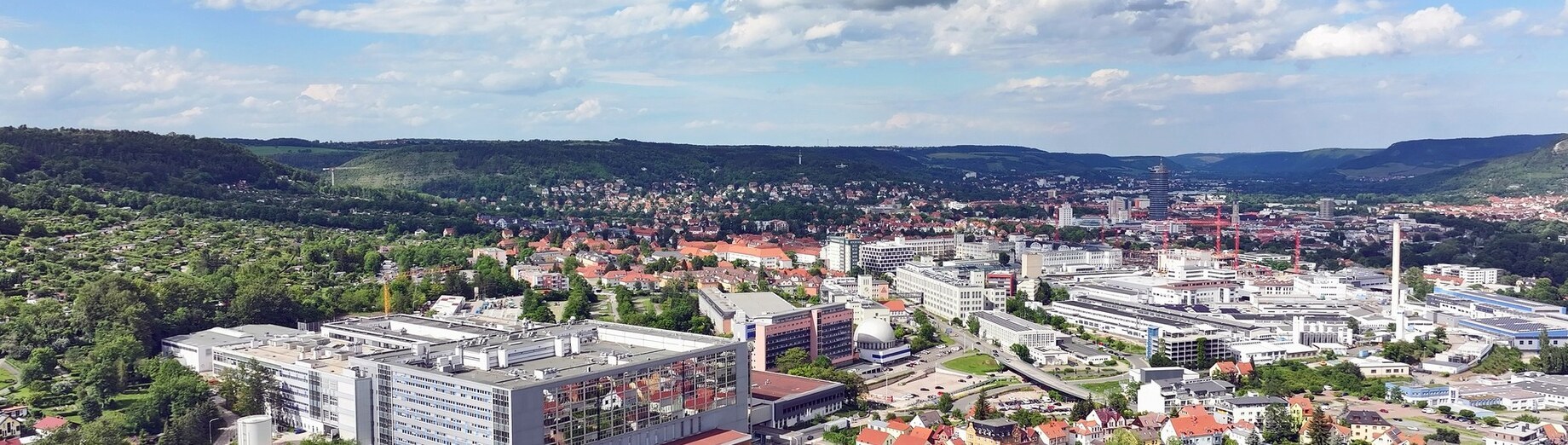

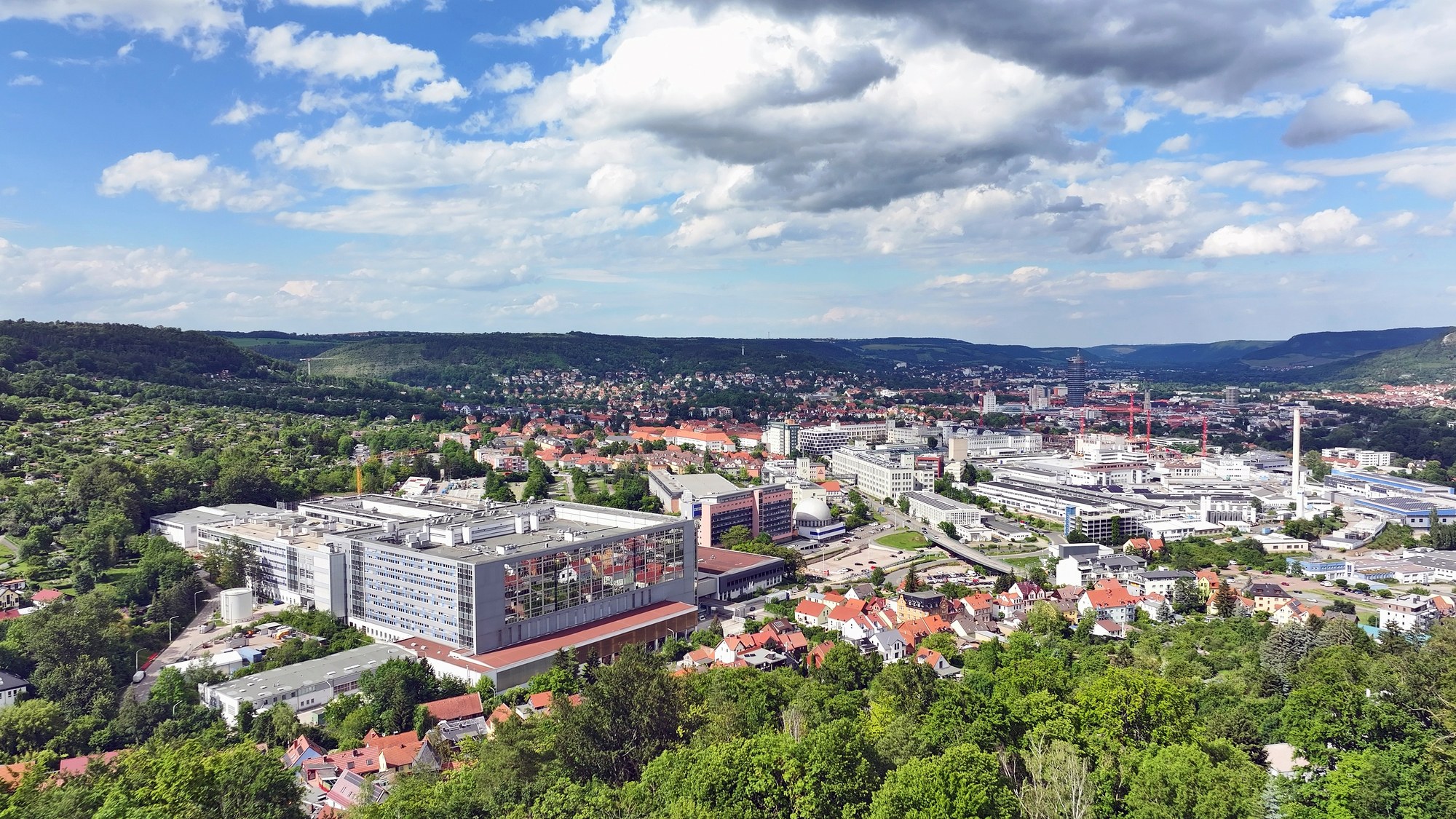

Die Carl Zeiss AG errichtet in Jena auf einer rund 80.000 m² großen Baufläche einen hochmodernen, mehrgeschossigen Gebäudekomplex mit Büro-, Technologie- und Laborflächen sowie integrierten Produktionsbereichen. Der Neubau wird überwiegend in Stahlbeton in Ortbetonbauweise ausgeführt; größere Bauabschnitte entstehen in Fertigteilbauweise.

Die zentrale Herausforderung bestand darin, mithilfe geeigneter Elastomerlager die erforderlichen großen Verschiebungen innerhalb der Ortbetonkonstruktion sicher aufzunehmen. Zusätzlich mussten die in Deckendurchbrüchen verlaufenden Schrägstützen über vertikal installierte Gleitlager besonders reibungsarm gelagert werden.

Die Lösung

Zur Erfüllung dieser Anforderungen kamen bauaufsichtlich zugelassene Calenberg Ciparall-Gleitlager Typ GFK sowie Ciparall-Liniengleitlager mit Ciflamon-Ummantelung (Brandschutzklasse F 90) zum Einsatz.
Das Ciparall-Liniengleitlager in Ortbetonausführung ermöglicht horizontale Verschiebungen von bis zu 80 mm. Pro Deckenelement wurden jeweils vier Gleitlager installiert, um die Lasten optimal zu verteilen und die Bewegungen kontrolliert zu ermöglichen. Für einen effizienten Bauablauf wurden sämtliche Baulager vormontiert geliefert. Dies erleichterte nicht nur die Montage erheblich, sondern machte auch ein Einbetonieren der Lager überflüssig.
