SAP GARDEN MÜNCHEN

Das Projekt und seine Anforderung

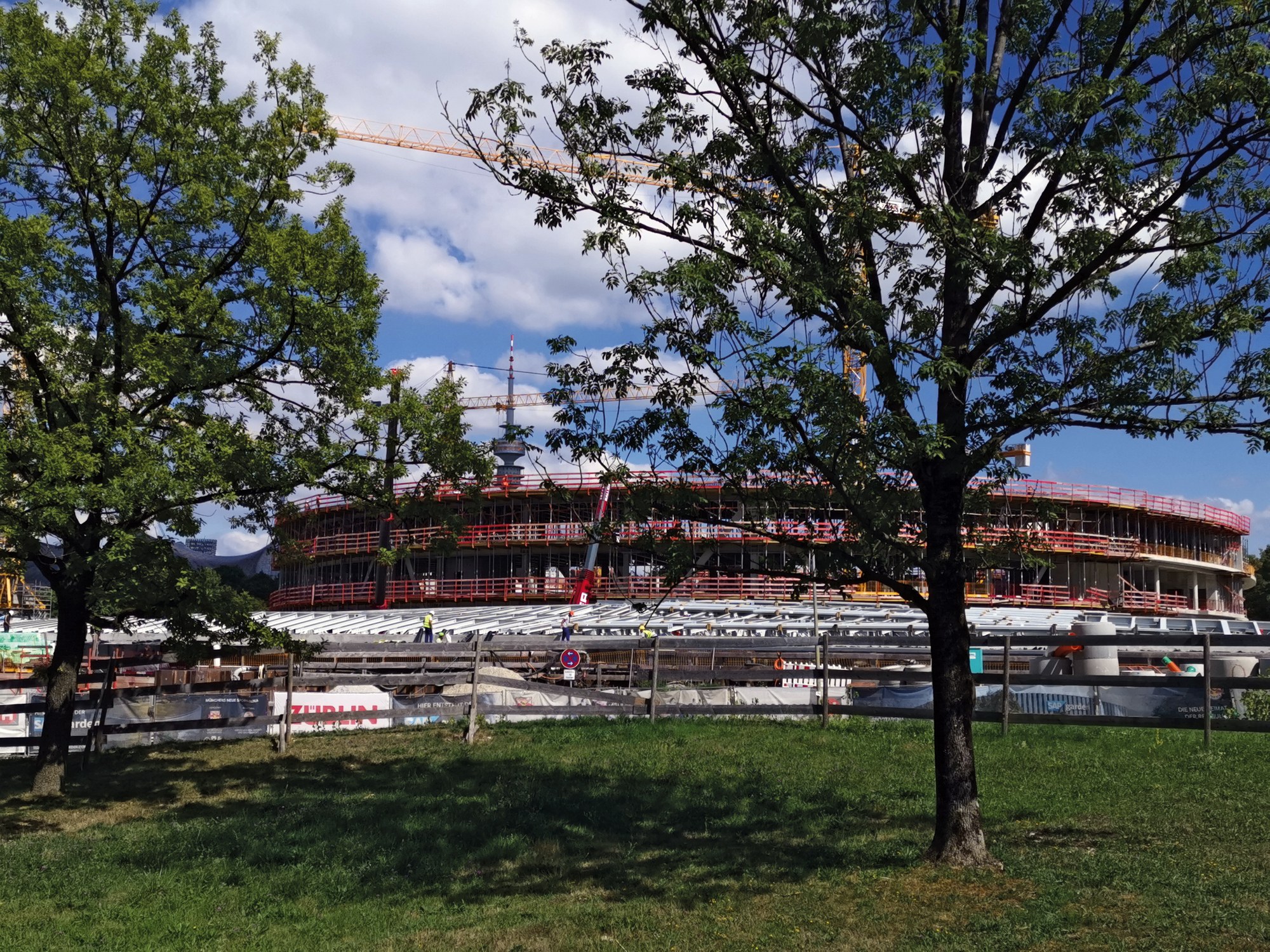

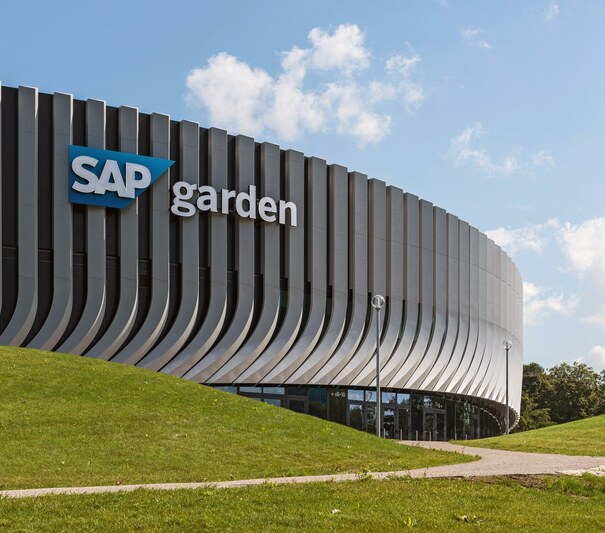

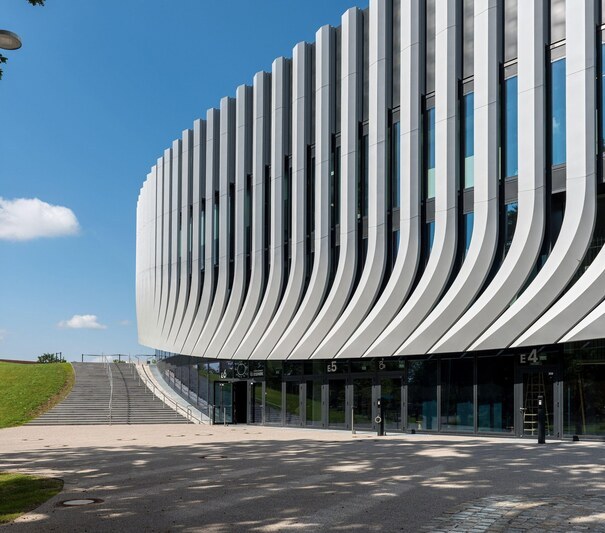

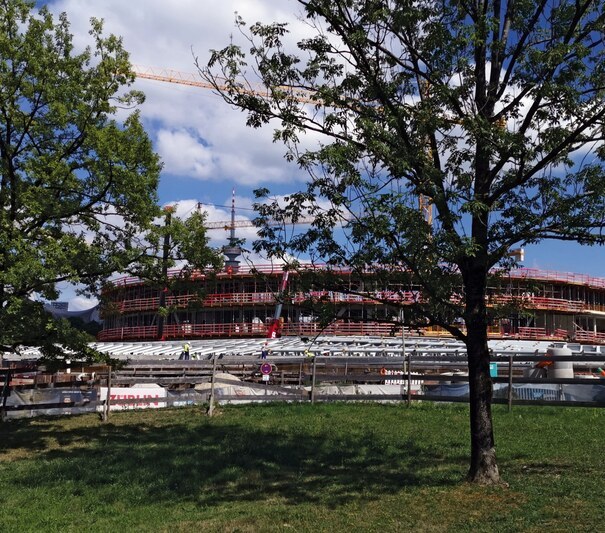

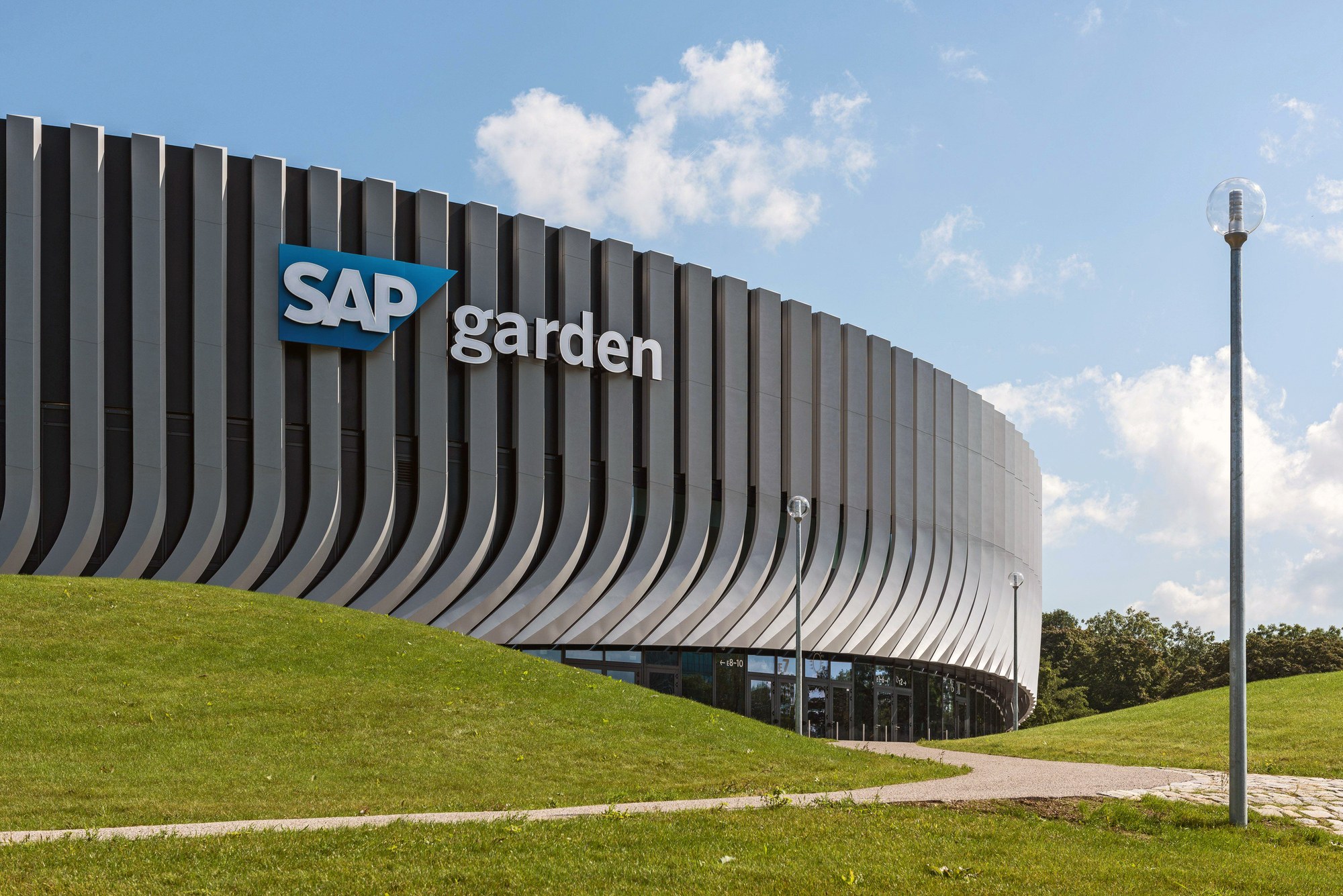

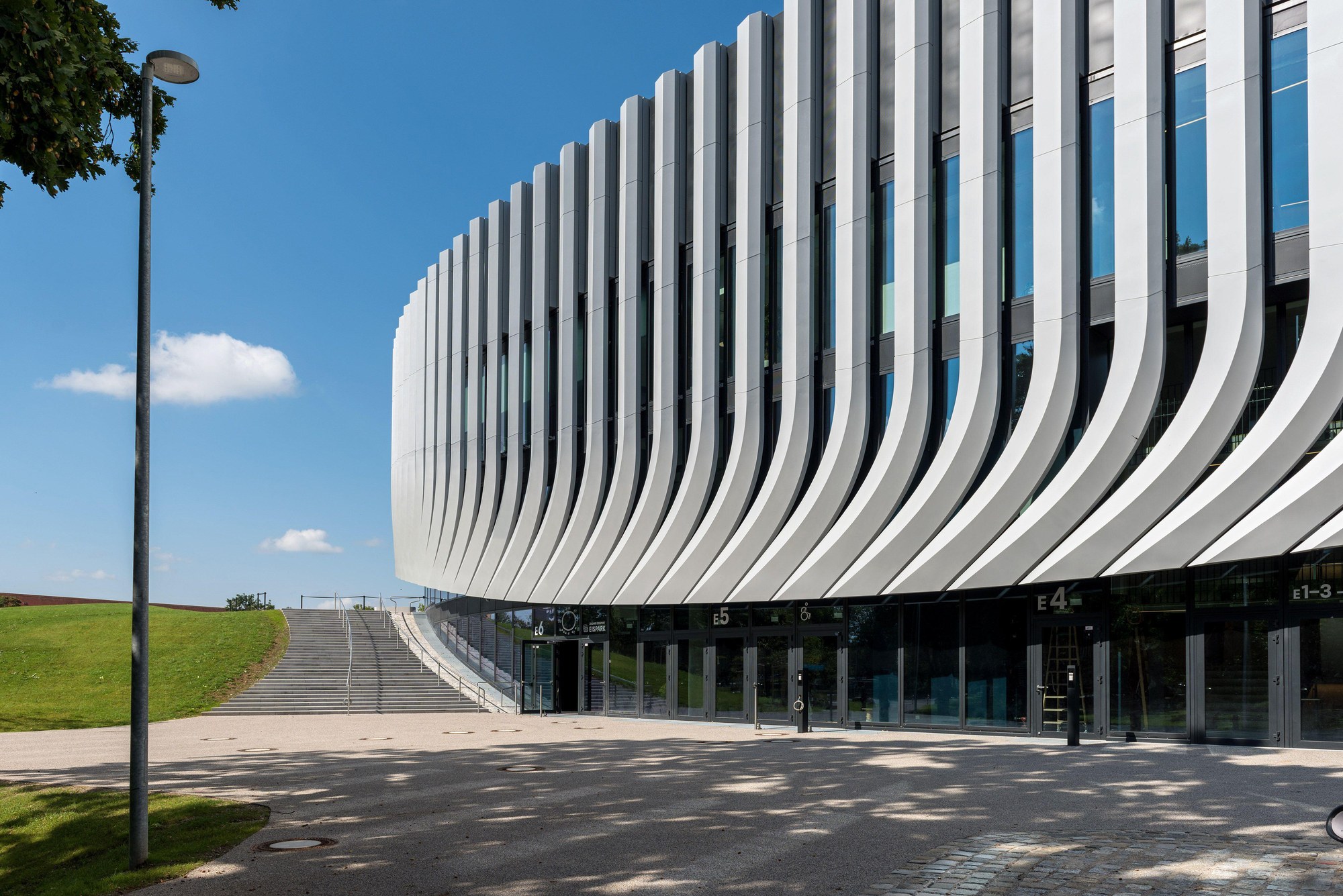

Der SAP Garden ist eine sechsstöckige multifunktionale Mehrzweckhalle mit einer ≈ 70.000 m² Bruttogeschossfläche, die am Standort des 2015 abgerissenen OlympiaRadstadions im Münchner Olympiapark errichtet wurde.
Sie ist 2024 in Betrieb genommen worden und bietet bis zu 12.500 Besuchern Platz. Der Eishockeyclub EHC Red Bull München (DEL) und das Basketballteam des FC Bayern München (BBL) tragen ihre Heimspiele in der Halle aus.

Um die vorgegebenen Anforderungen an dauerhafte Lagesicherheit und Stabilität zu erfüllen, wurden Elastomerlager von Calenberg eingesetzt. Konkret bedeutete dies:

• Lagerung der Wände und Tribünenkonstruktionen
• Aufnahme von Verschiebewegen von ± 30 mm infolge von Lasteinwirkungen aus Publikumsverkehr bei gleichzeitiger zentrierter Lasteinleitung in angrenzende Unterkonstruktion
• Unebenheiten aus Bauteiltoleranzen ausgleichen

Die Lösung

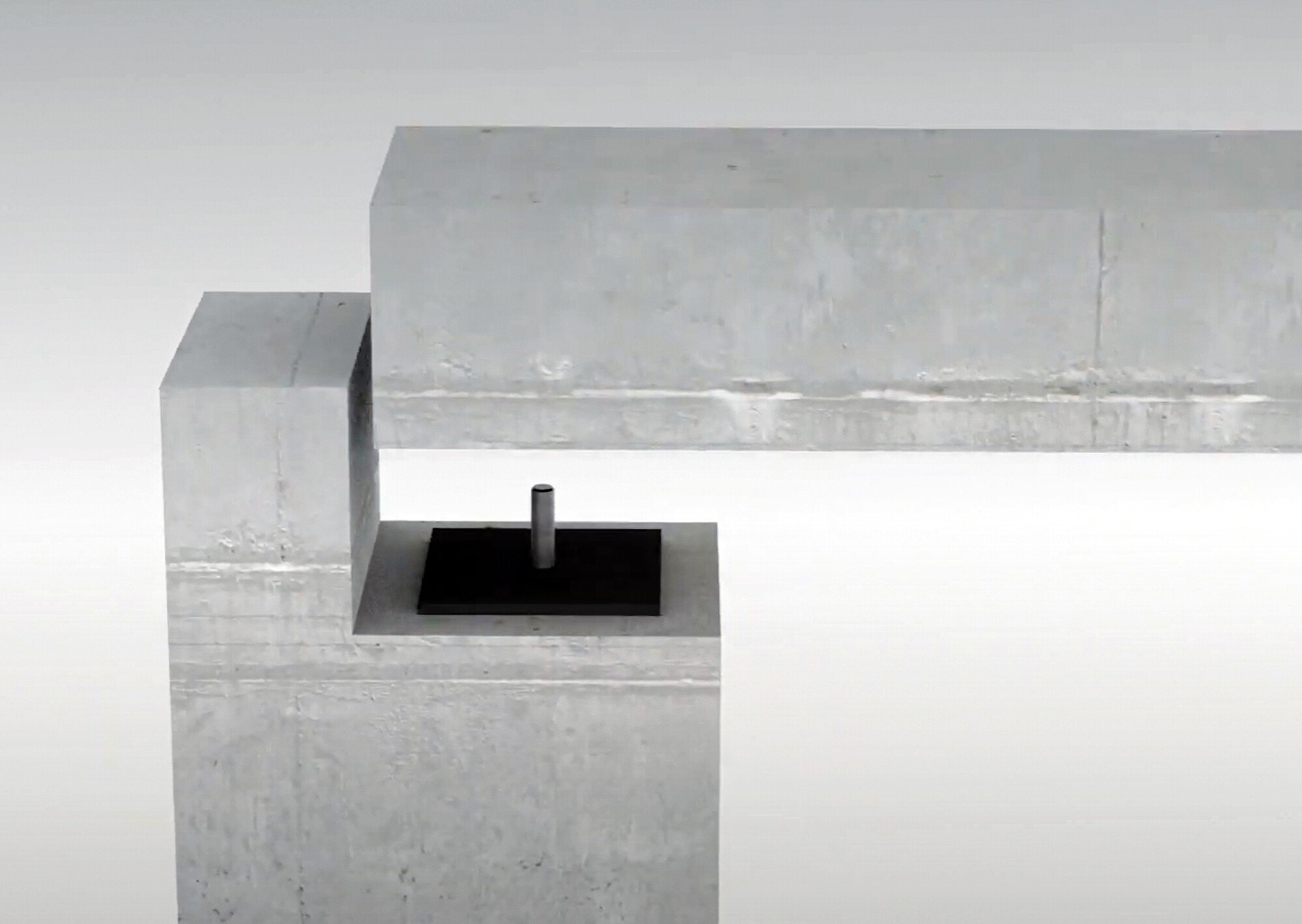

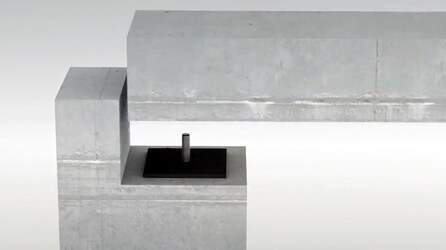

Zur Tribünenauflagerung kam das bauaufsichtlich zugelassene Compactlager S 65 in verschiedenen Dicken zwischen 10 und 30 mm zum Einsatz. Anforderungen an den Brandschutz wurden durch die Ciflamon-Einbettung erfüllt. In schubverformungsrelevanten Bauteilkomponenten wurde zur planmäßigen Aufnahme von Verschiebungen das Calenberg Civalit-Gleitlager installiert.
Dadurch können Bauteilverschiebungen bis zu 30 mm aufgenommen werden.
