ELBPHILHARMONIE HAMBURG

Das Projekt und seine Anforderung

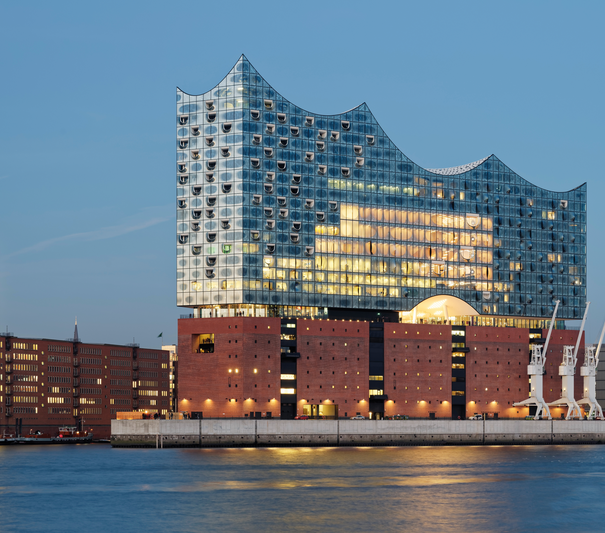

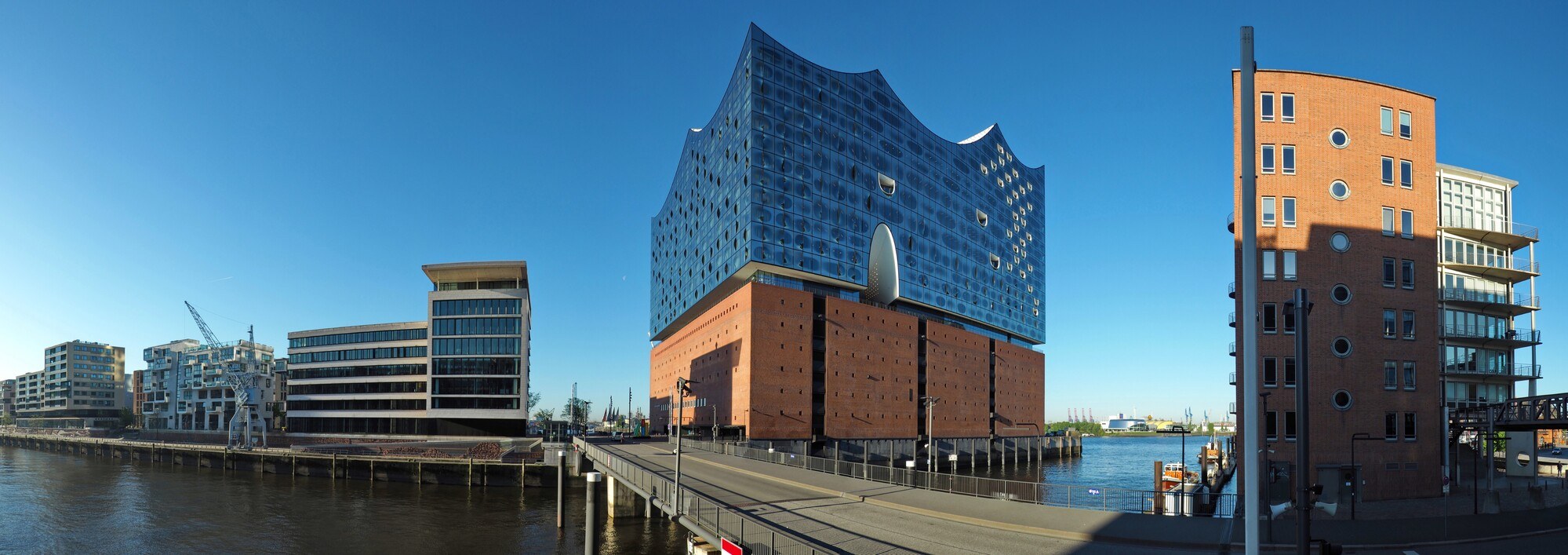

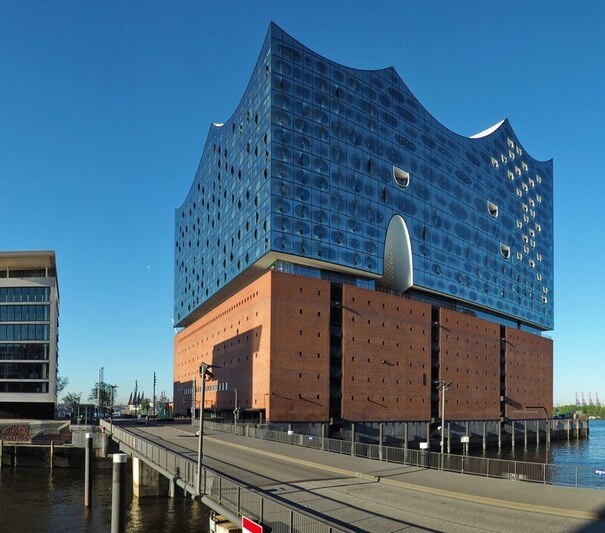

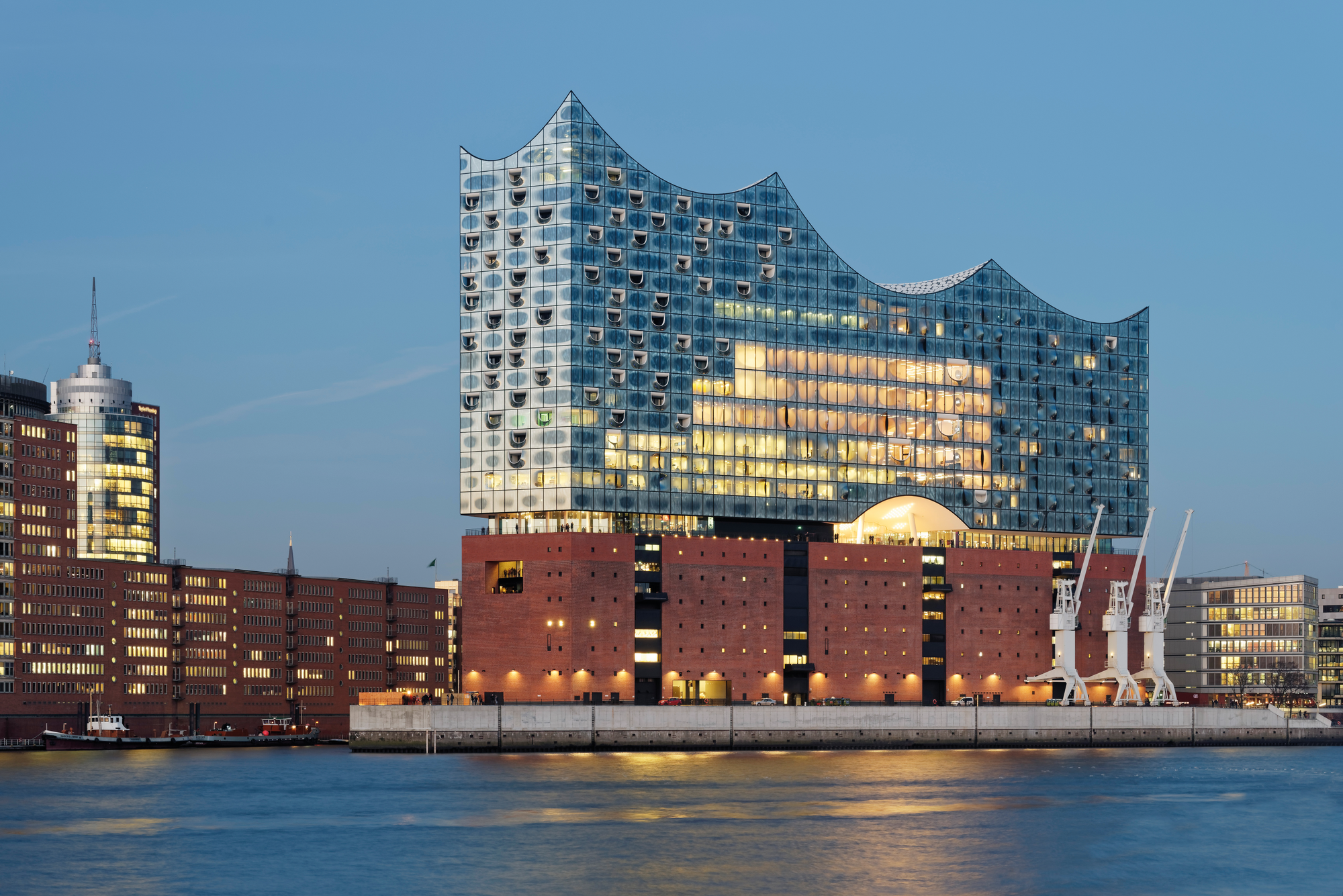

Die 110m hohe Elbphilharmonie Hamburgs in exponierter Lage an der Elbe ist sowohl Landmarke als auch kulturelles Wahrzeichen der Stadt und fungiert als internationaler Publikumsmagnet für Musikliebhaber.
Der Nutzungsbereich des Bauwerkes erstreckt sich über drei Konzertsäle, Gastronomie, einem Hotel und exklusiven Eigentumswohnungen sowie einem Parkhaus und Konferenzräumen.

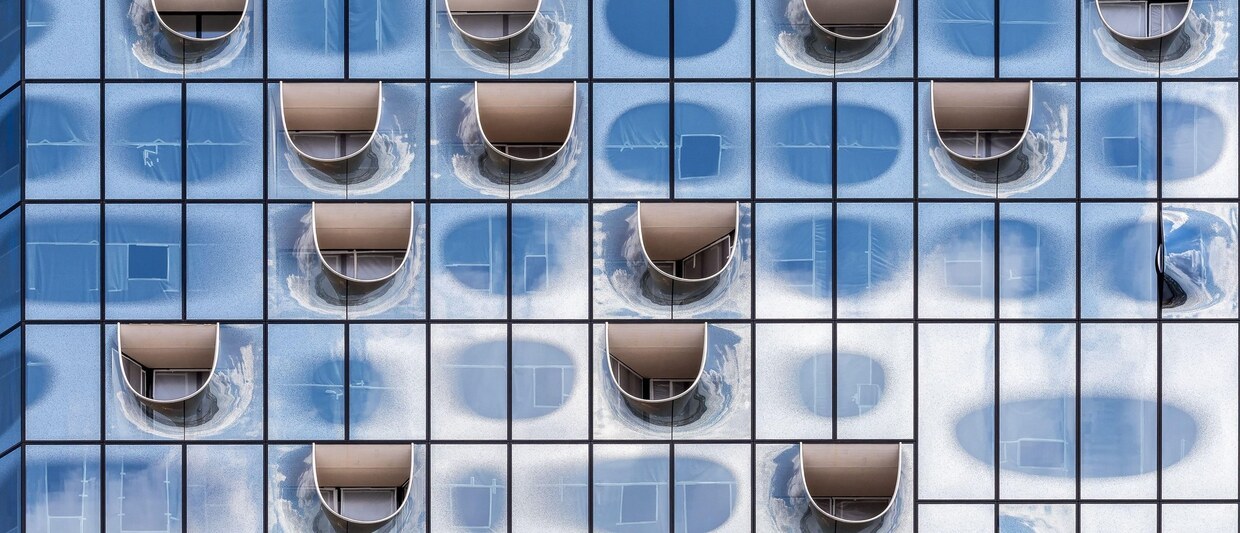

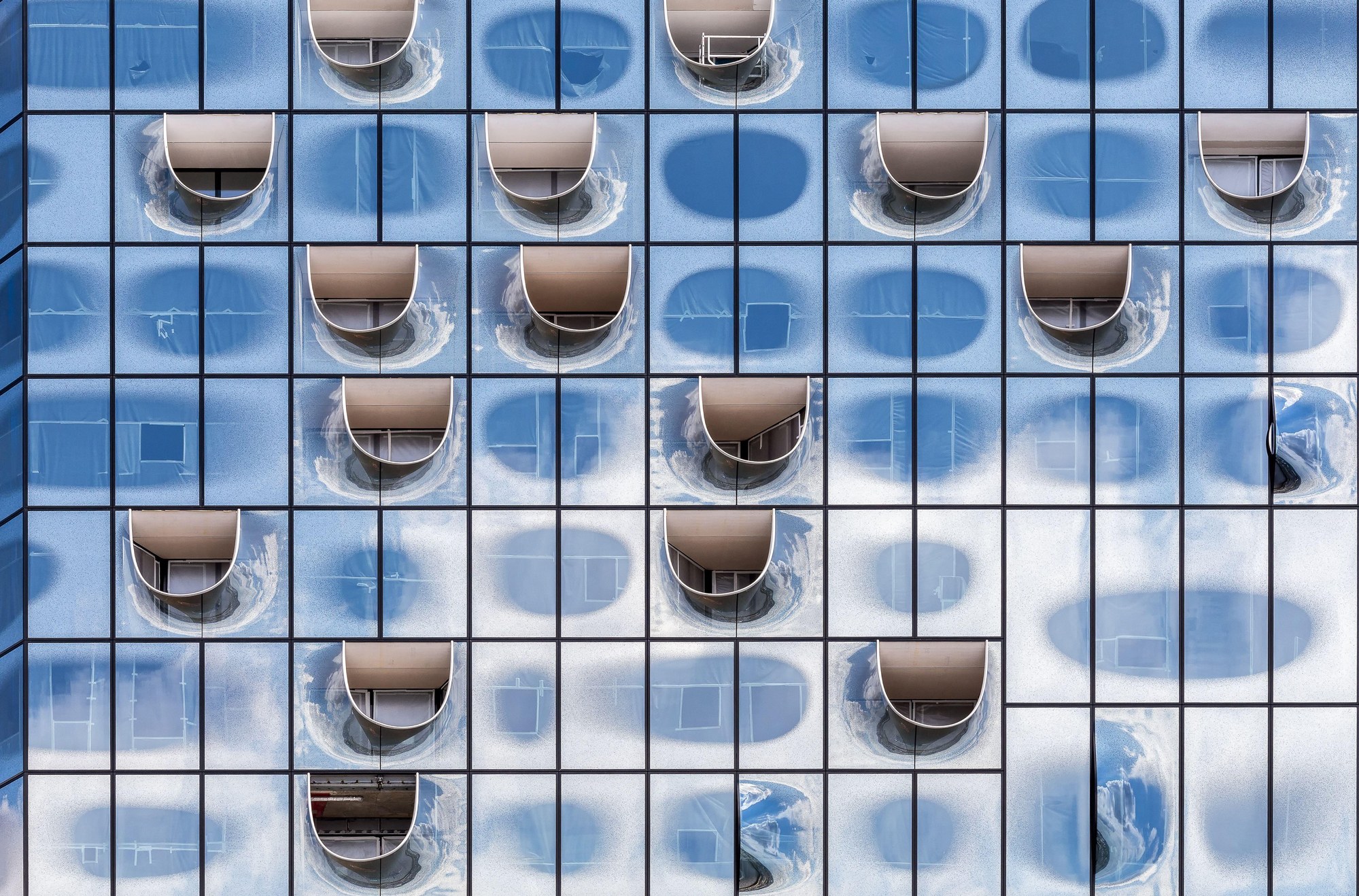

Über dem historischen Backsteinspeicher wurde eine geschwungene einschalige Glasfassade, bestehend aus individuell geformten und reflektierenden Glasplatten, aufgesetzt. Das beeindruckend geformte Dach, 6000m² groß und 8000 t schwer, wird von individuell gekrümmten Stahlträgern gestützt.

Die technische Umsetzung des Baukonzeptes stellte eine große Herausforderung für die Tragwerksplanung und elastische Entkopplung dar.

Die Lösung

Um die Anforderungen umzusetzen, kamen bei diesem Projekt sowohl verschiedene Baulager, Sonderanfertigungen als auch dynamische Elastomerlager zum Einsatz.

Die Glasfassade, von Stahlrahmen eingefasst und getragen, erforderte Maßnahmen zur thermischen Trennung.
Zur Vermeidung von Energieverlusten wurde eine speziell von Calenberg angefertigte und aufwendige Sonderkonstruktion, basierend auf dem Kerncompactlager, in der Stahlkonstruktion der Fassade verbaut.

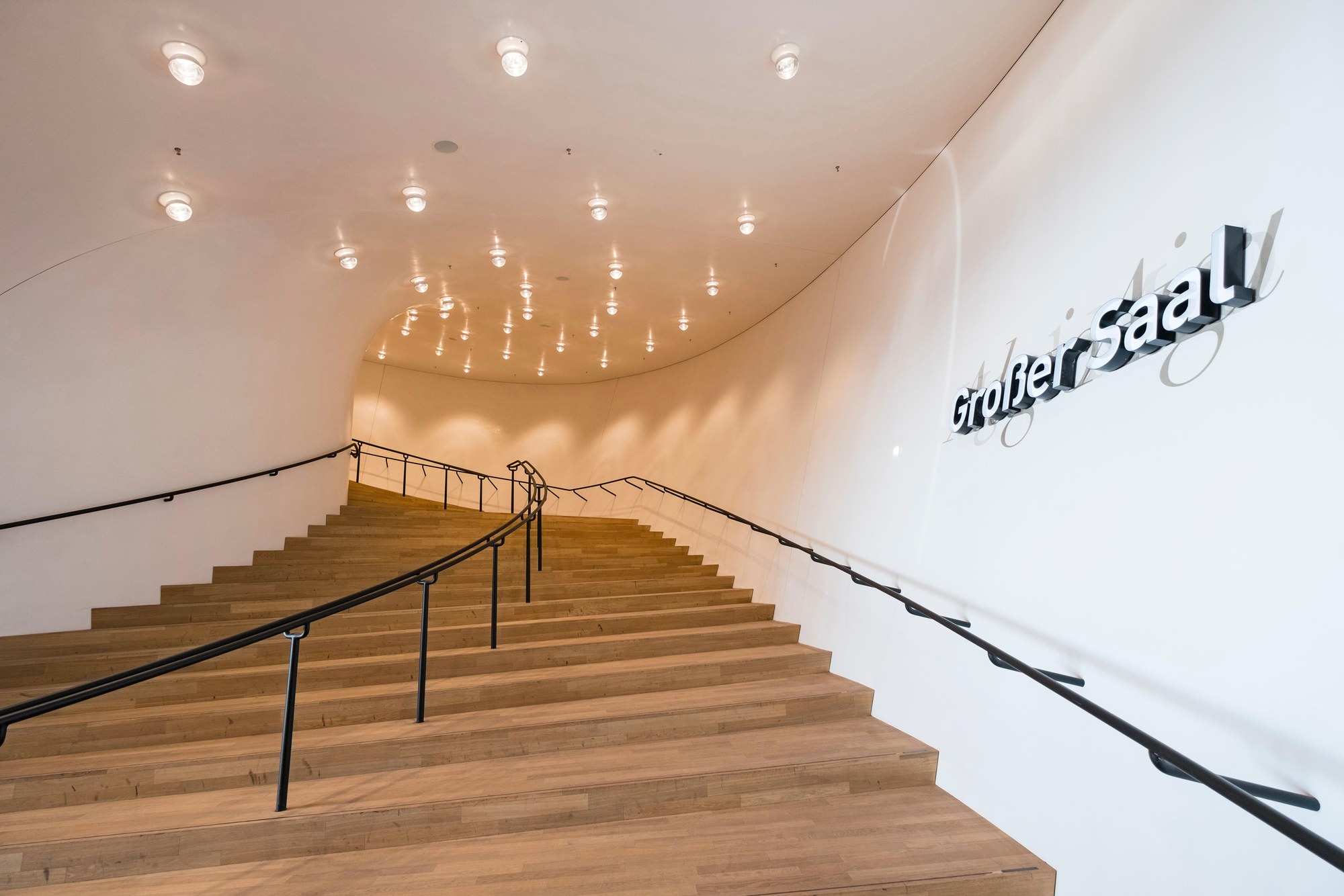

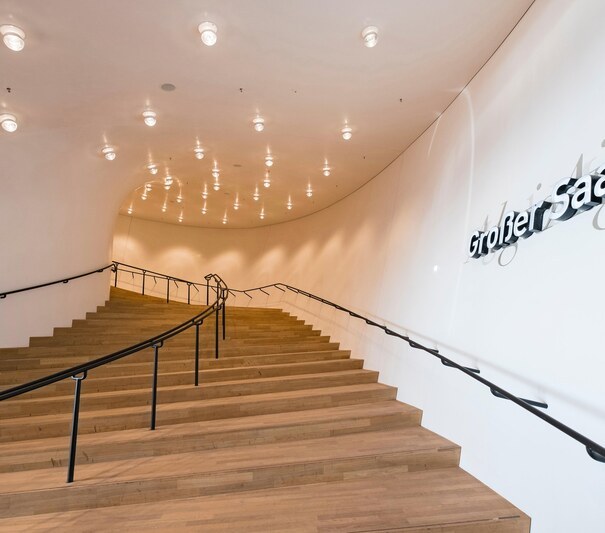

Spezielle elastische Lagerungen mit dem bi-Trapezlager sorgten für eine akustische Entkopplung der Treppen und verhinderten das Auftreten von Trittschall.

Damit die schwere Glasfassade und das Dach von dem historischen Sockel getragen werden konnten, wurde das Fundament durch zusätzliche Stahlbetonpfähle ergänzt. Diese sorgen dafür, dass die entstehenden Lasten gezielt in tragfähige Bodenschichten abgeleitet werden. Dazu wurden Calenbergs Elastomerlager CR 2000 eingesetzt, die auch in der Stützkonstruktion des Dachs zum Einsatz kamen.

So konnte sichergestellt werden, dass die Elbphilharmonie bis heute auf sicherem Boden steht und keine Bauschäden aufweist.
