PANDION FÜNF FREUNDE

Das Projekt und seine Anforderung

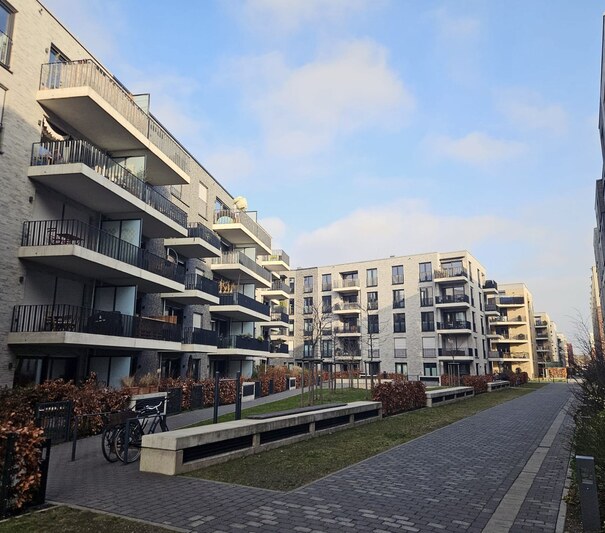

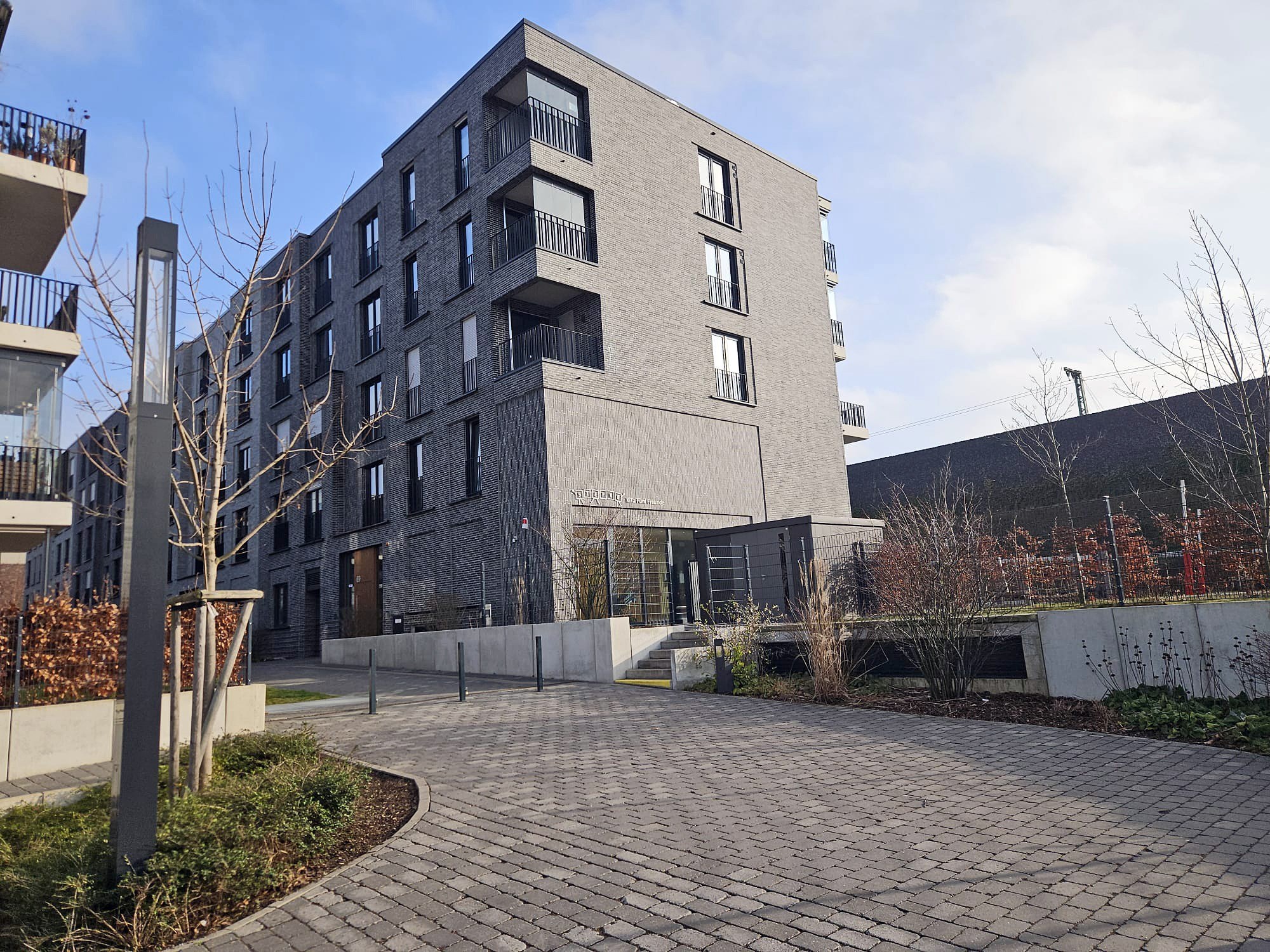

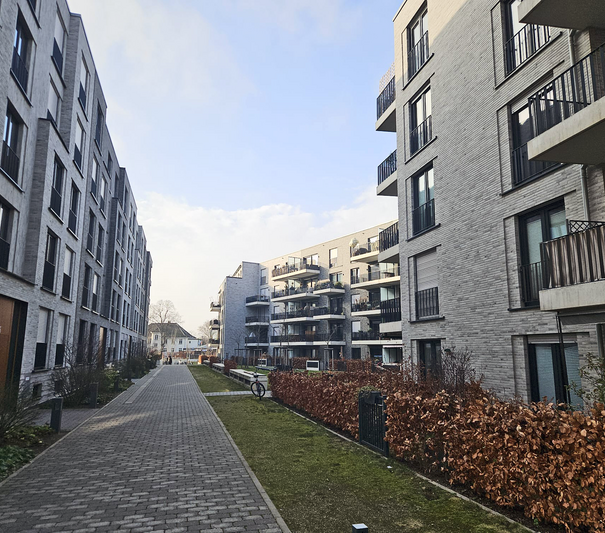

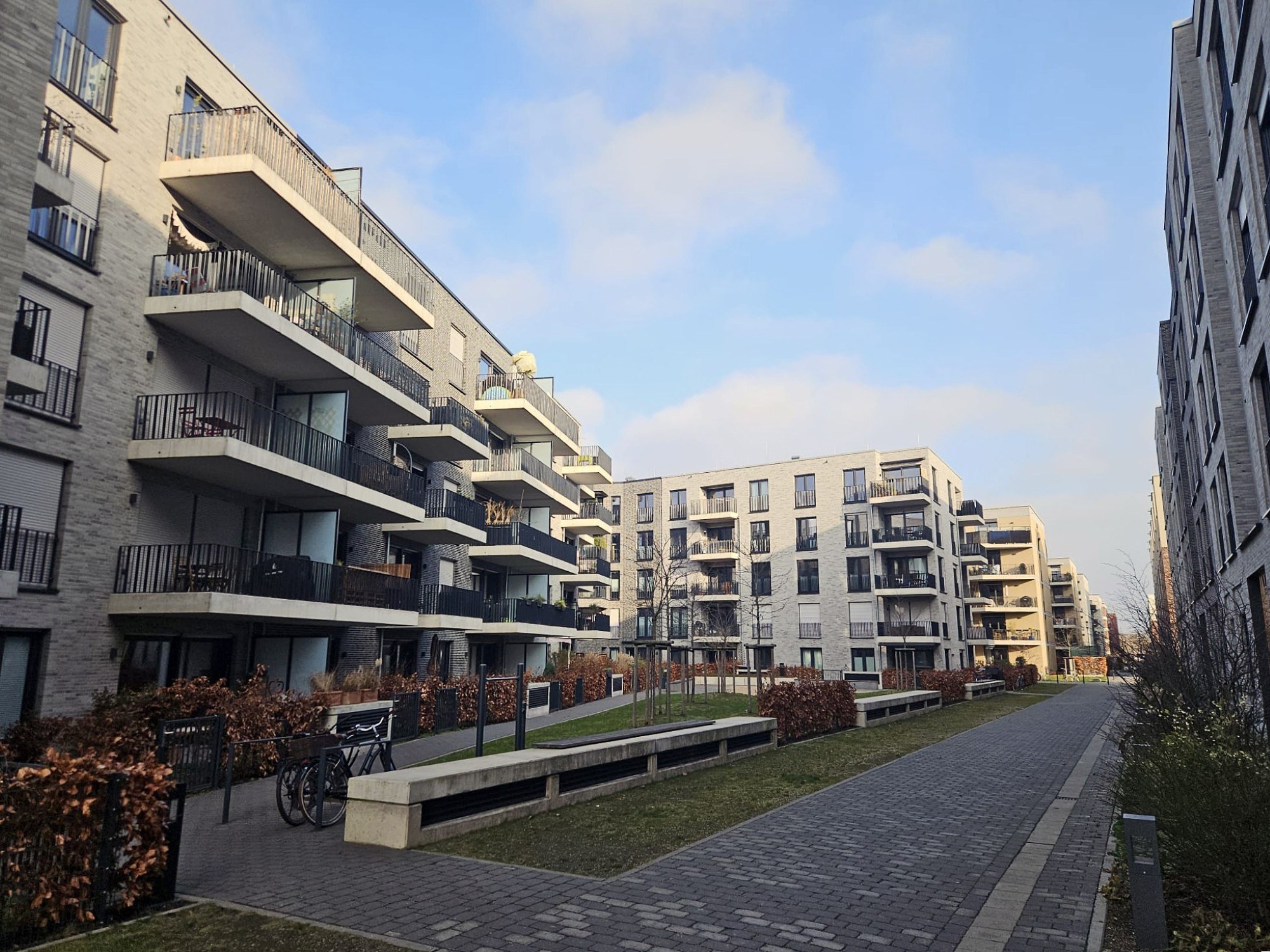

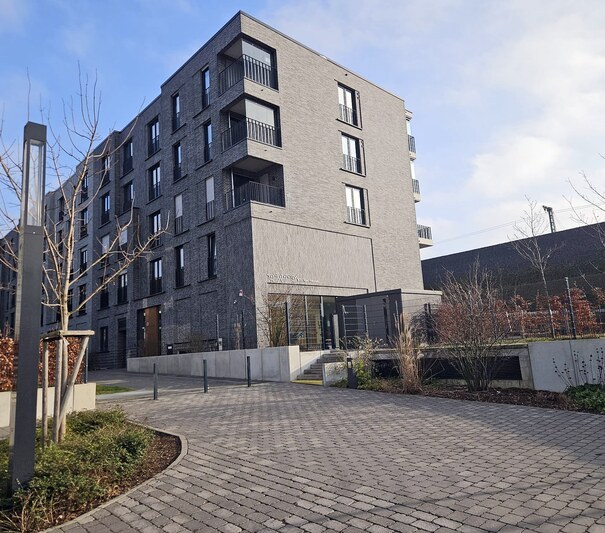

Auf dem ehemaligen rund 70.000 m² großen Bahnareal des Güterbahnhofs in Köln-Ehrenfeld entsteht das neue Stadtquartier „Ehrenveedel“. Das Objekt der Pandion AG „PANDiON FÜNF FREUNDE“ mit markanter anthrazitfarbener Klinkerfassade hat eine Wohnfläche von 6.000 m² und umfasst 129 Eigentumswohnungen nach KfW 55 Standard. Die Fertigstellung des Komplexes ist 2021 geplant.

Im Zuge des Neubaus sollte der Gebäudekomplex entkoppelt werden. Zweck dieser Maßnahme ist, die angrenzenden Gebäudebereiche vor Erschütterungen und sekundärem Luftschall zu schützen. Das erforderte eine elastische Lagerung unter der Bodenplatte, anteilige Wandisolierung sowie eine Konsollagerung.

Die Lösung

Bei der schwingungsisolierten Aufstellung des Gebäudekomplexes wurden Calenberg Cisador 80 und 1700, Cibatur sowie Civerso Typ A Elastomerlager integriert.

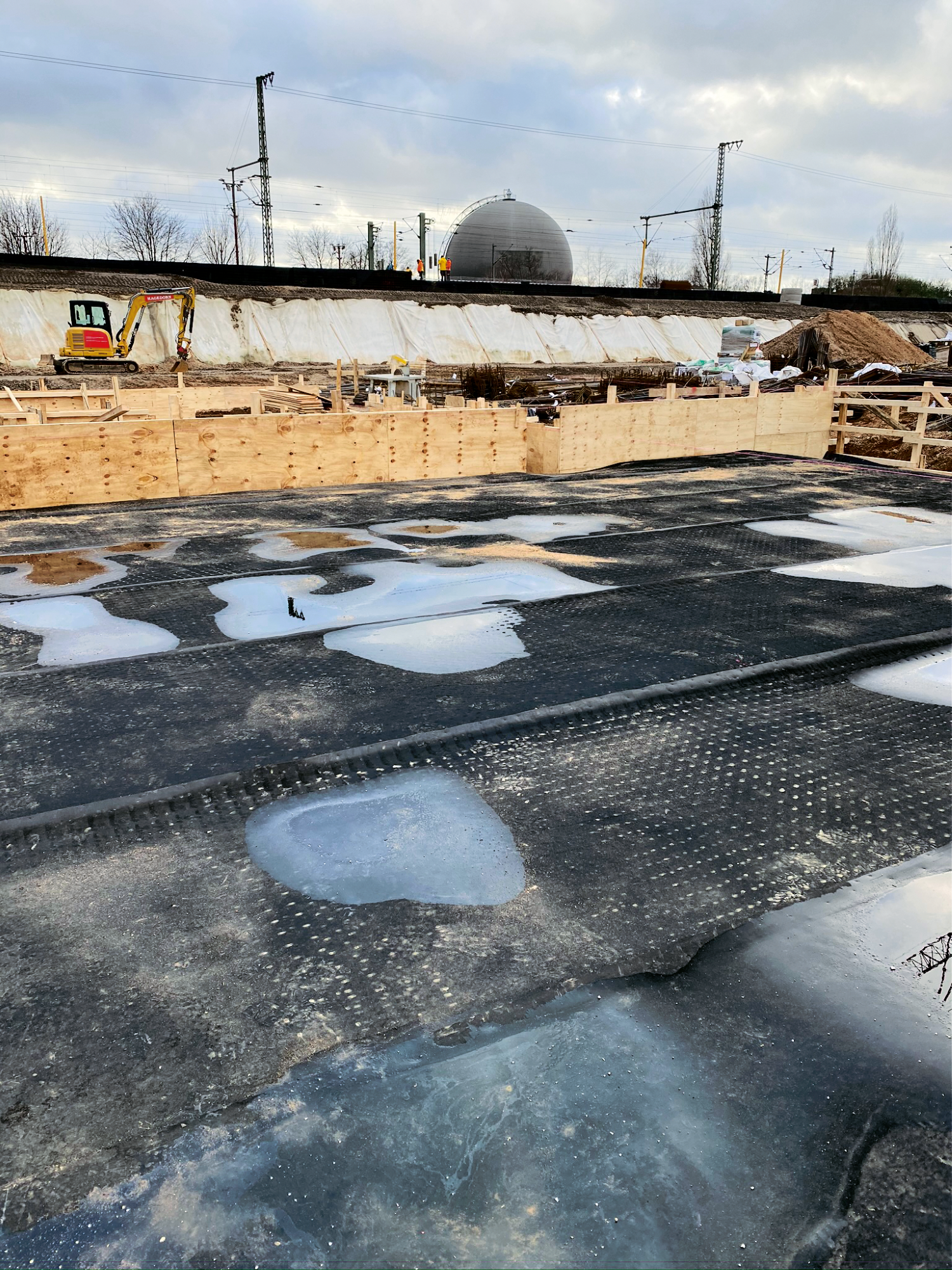

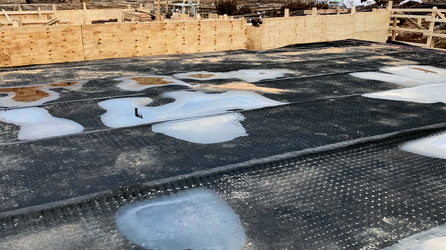

Die Sohllagerung (Teillagerung) erfolgte mit Cibatur, um Lasten abzutragen. Cibatur wurde unter der Bodenplatte des Gebäudes auf einer Sauberkeitsschicht ausgelegt. Mit dem Einsatz von Civerso Typ A konnten die erddruckbelasteten Außenwände entkoppelt werden. Mittels Konsollagerung wurde das Tiefgeschoss von angrenzenden Wohnungen mit Cisador 1700 und Cisador 80 getrennt.
