MEHRGESCHOSSIGES EINFAMILIENHAUS

Das Projekt und seine Anforderung

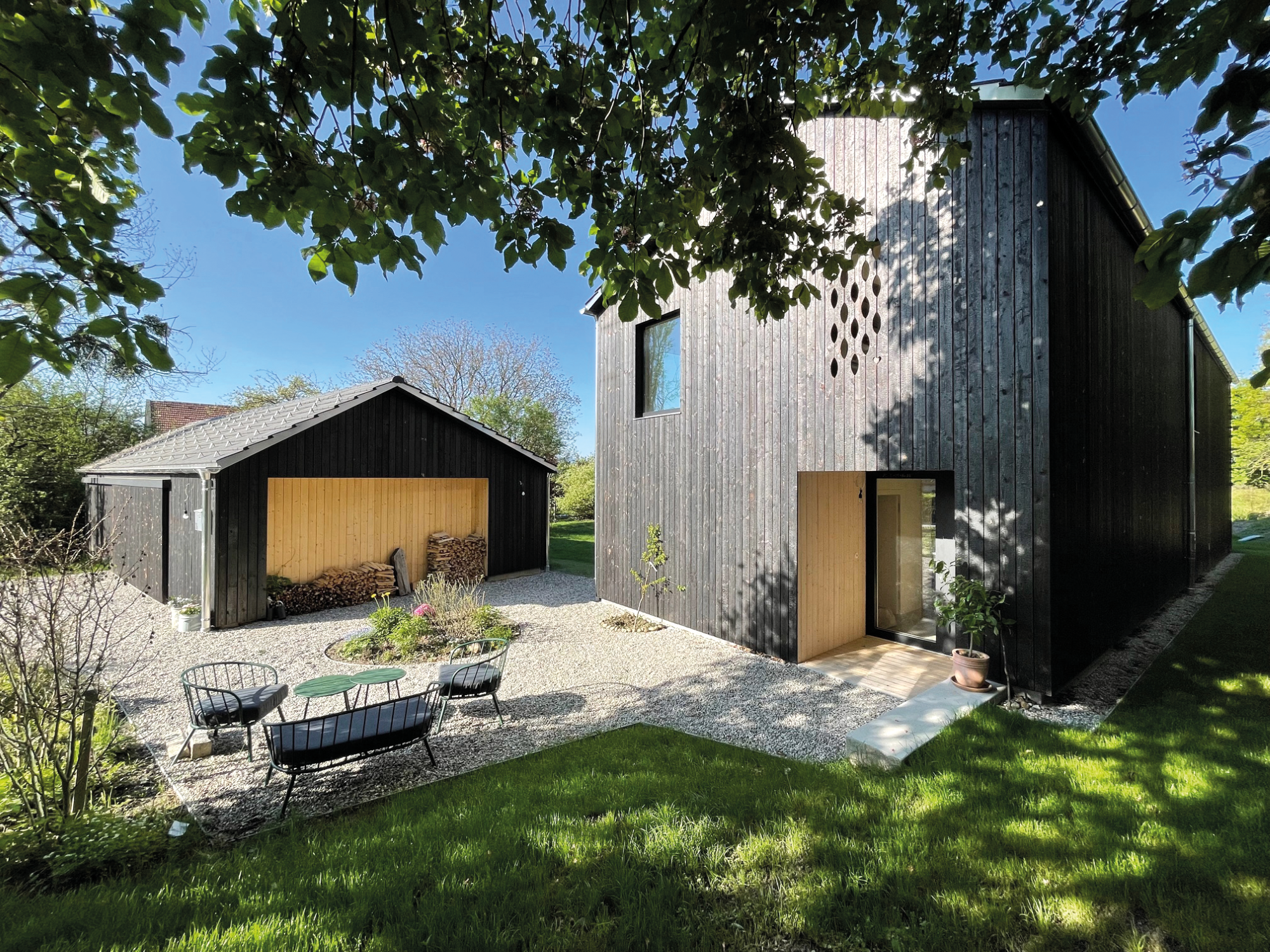

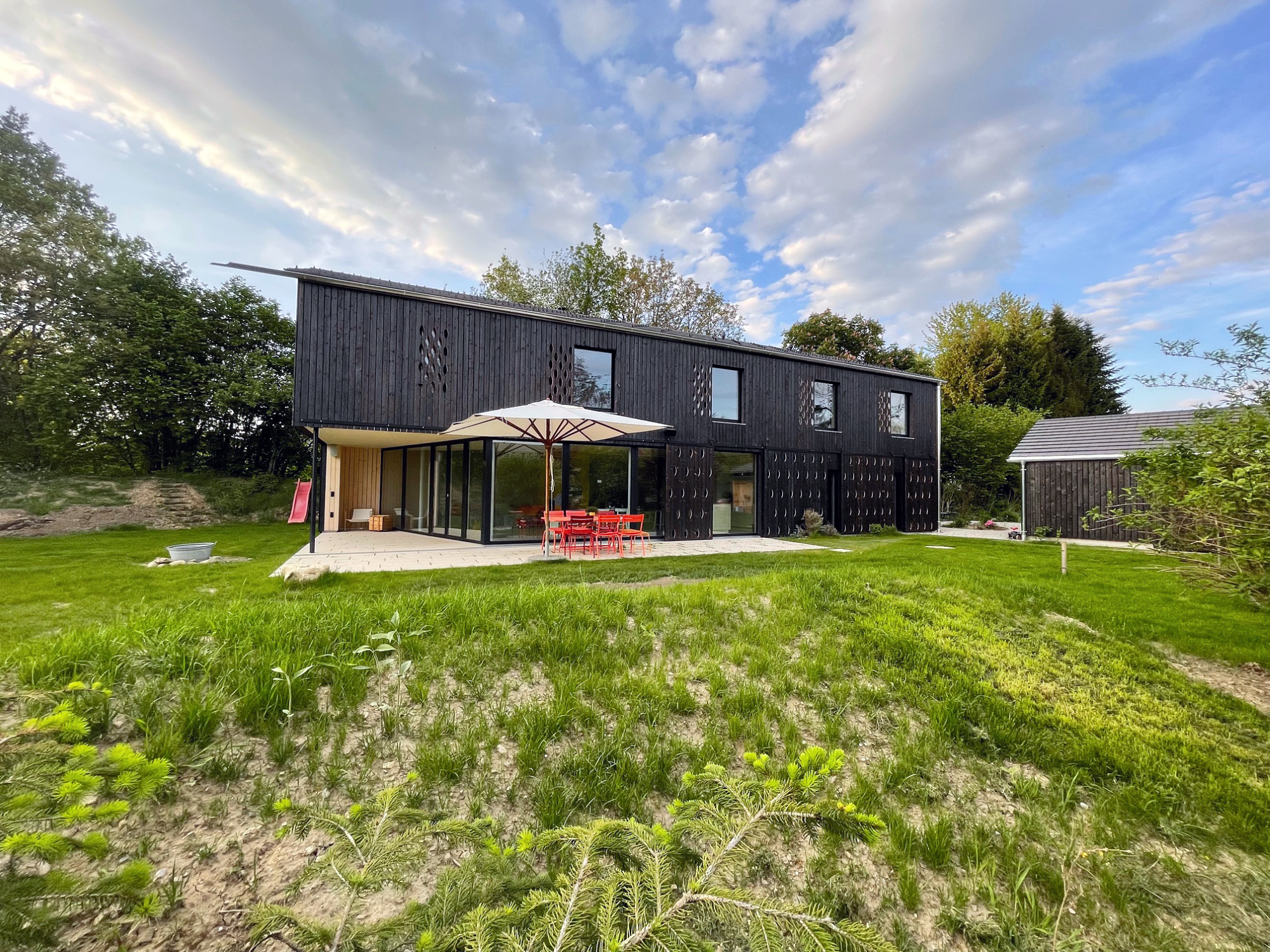

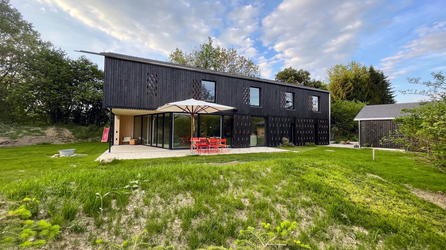

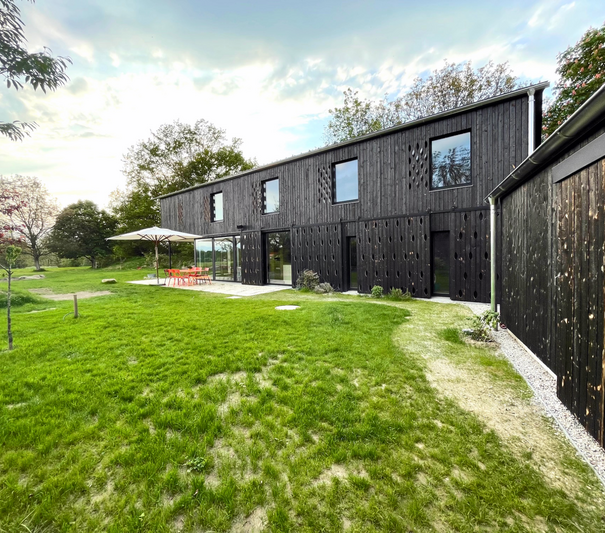

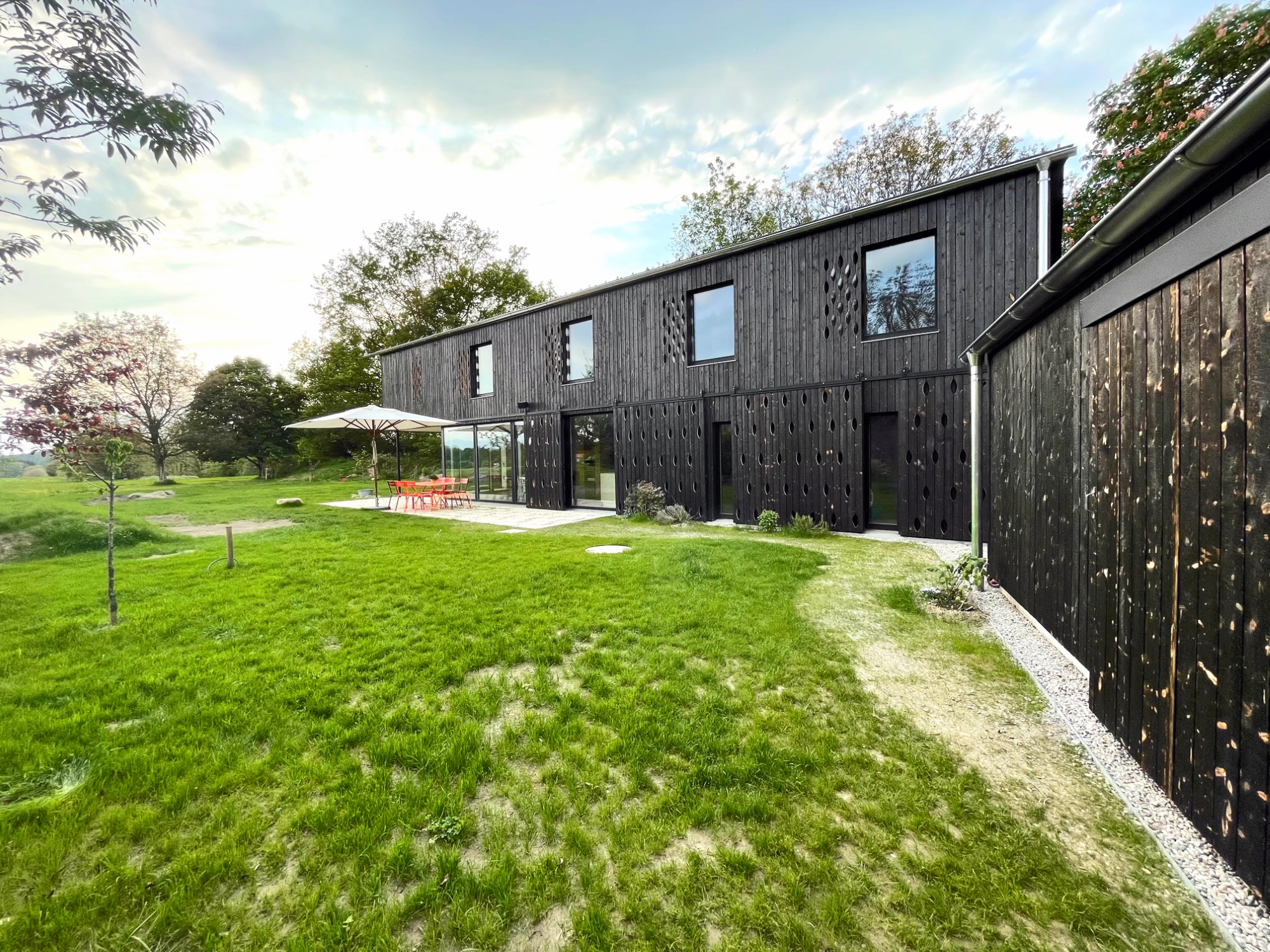

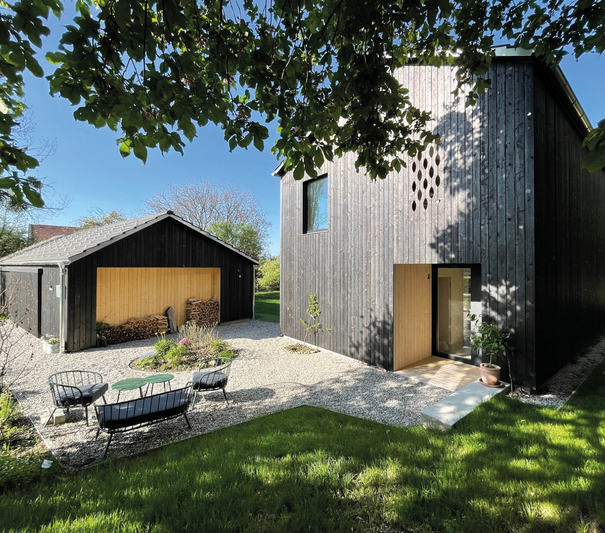

In der Gemeinde Bad Endorf in Oberbayern sind mehrere Einfamilienhäuser realisiert worden, die sich in unmittelbarer Nähe einer Regionalbahn- und S-Bahnstrecke befinden. Der baudynamische Gutachter prognostizierte hohe Immissionen aus Erschütterungen und Sekundärluftschall und empfahl eine elastische Gebäudelagerung mit einer Abstimmfrequenz von ca. 7 Hz.

Es galt eine wirtschaftliche Lösung einer elastischen Lagerung des Gebäudes zu erarbeiten, zum Schutz der Bewohner vor Erschütterungs- und Sekundärluftschallimmissionen, verursacht durch den angrenzenden Schienenverkehr.

Die Lösung

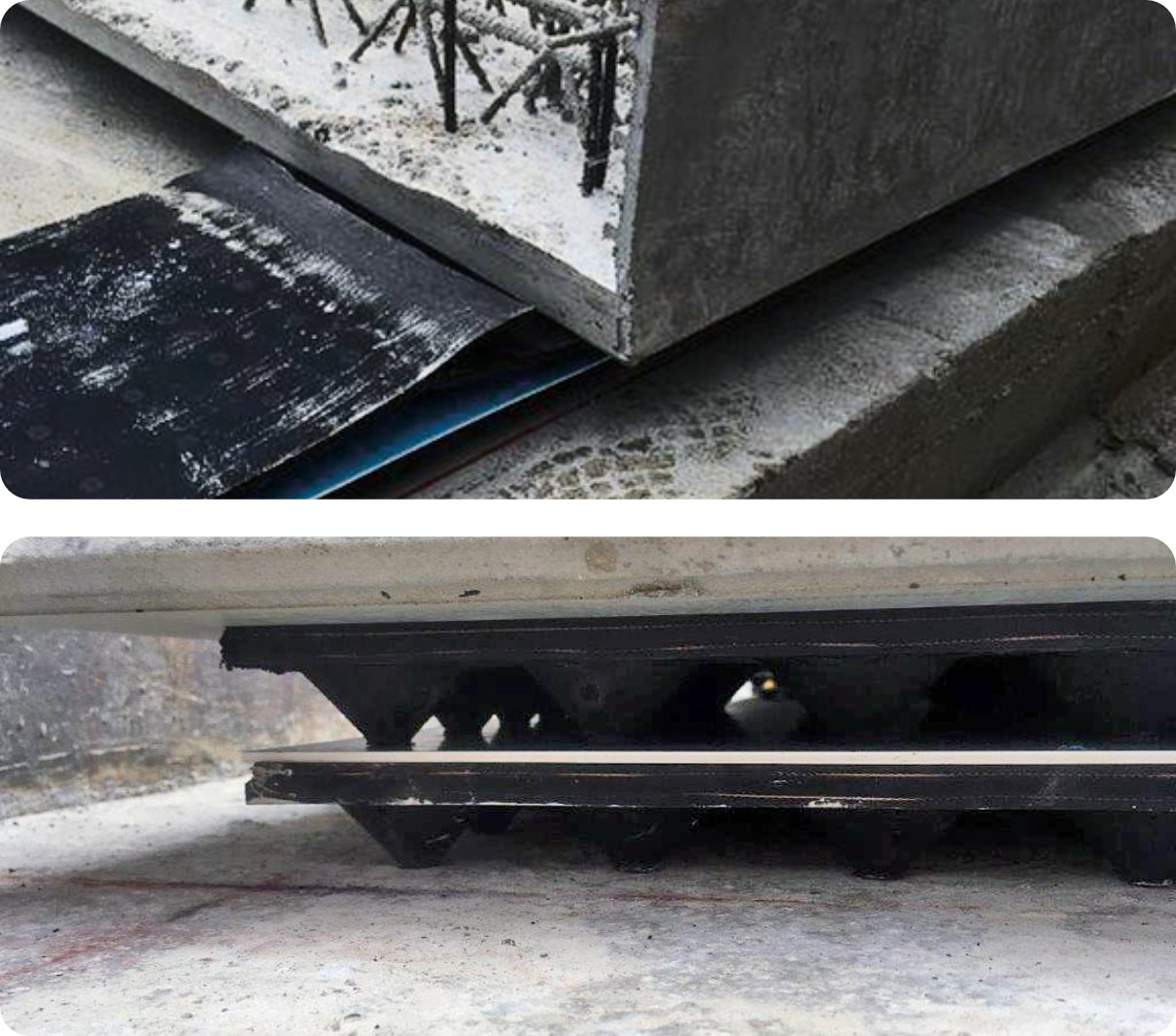

Calenbergs Auslegung sah den streifenförmigen (und nicht vollflächigen) Einsatz des Elastomerlagers Cibatur vor. Die horizontale Sohllagerung unter der Bodenplatte und den Streifenfundamenten wurde mit doppellagigem Cibatur ausgeführt. Da Cibatur in einem sehr großen Lastbereich gleichbleibend niedrige Eigenfrequenzen liefert, konnten die unterschiedlich belasteten Fundamentabschnitte mit Lagerstreifen gleicher Breite versehen werden. Anschließend wurden SpannbetonHohlplatten auf Cibatur gelegt und die Fugen zwischen den Platten schallbrückenfrei vergossen.
