DER NEUE DFB UND SEINE AKADEMIE

Das Projekt und seine Anforderung

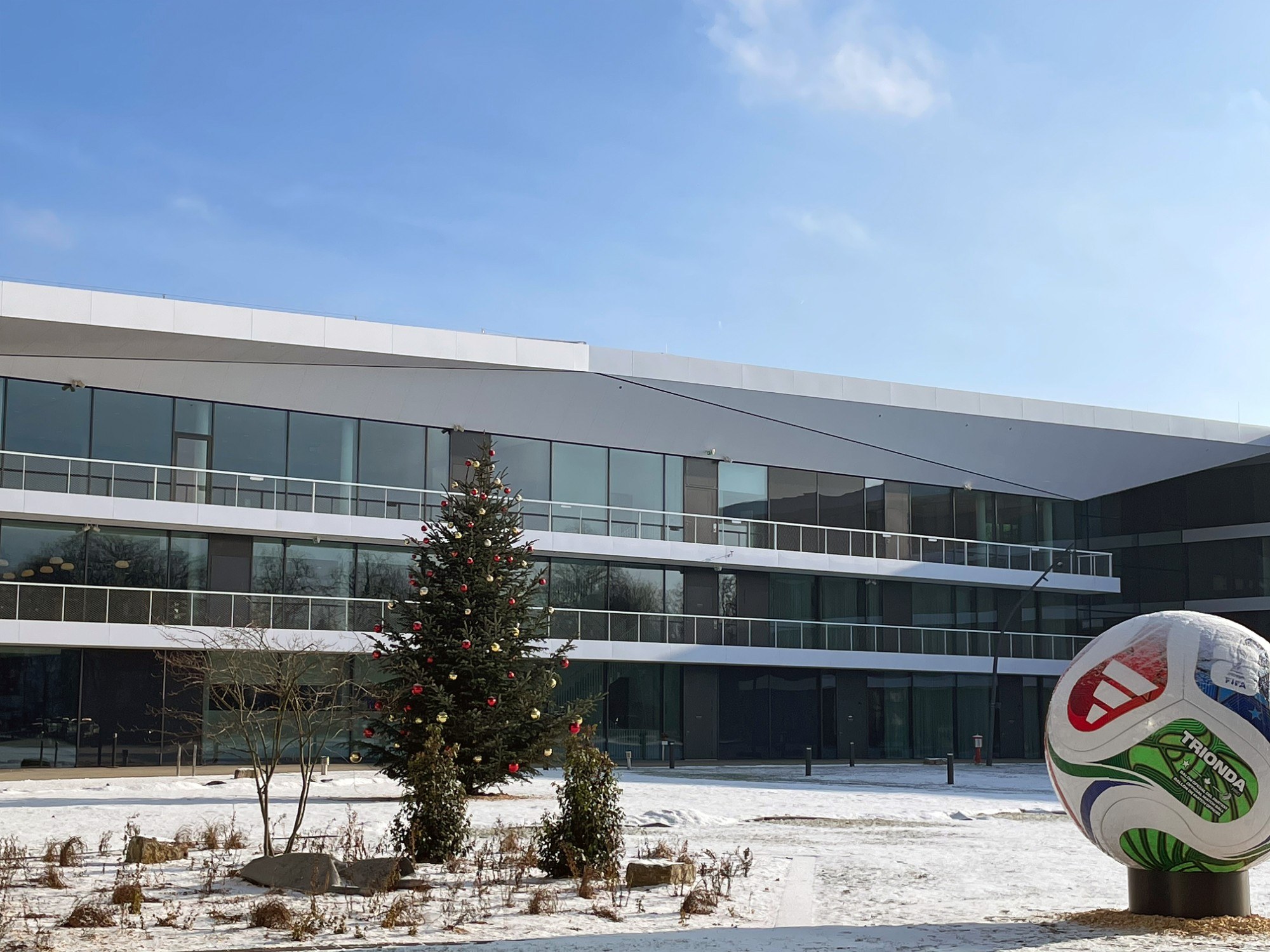

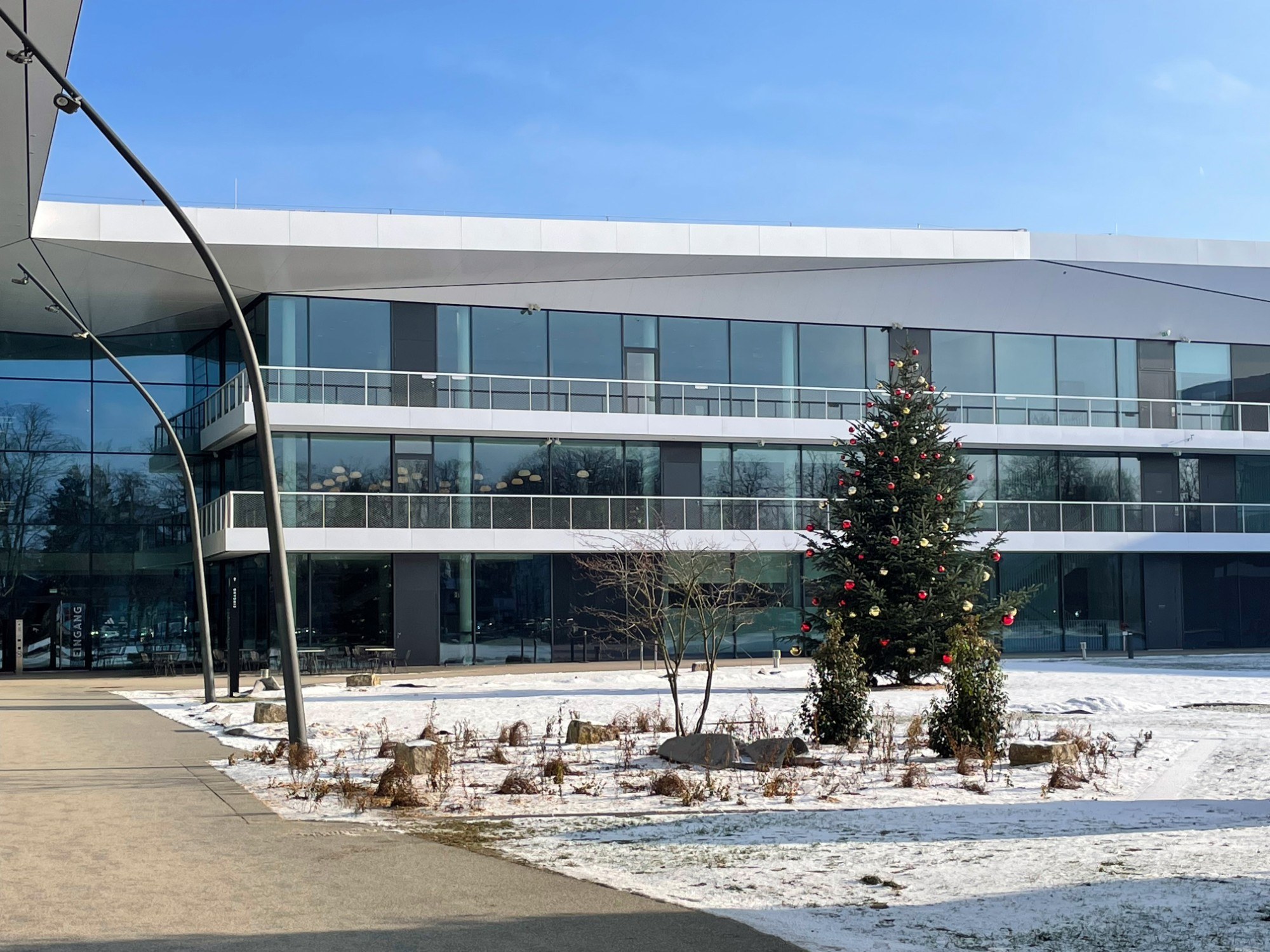

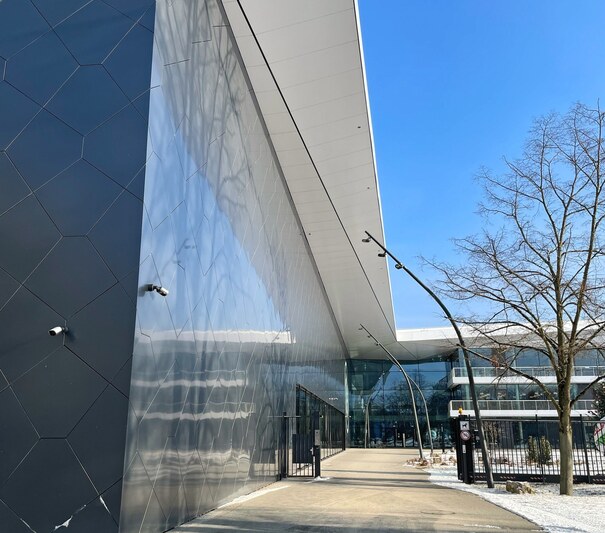

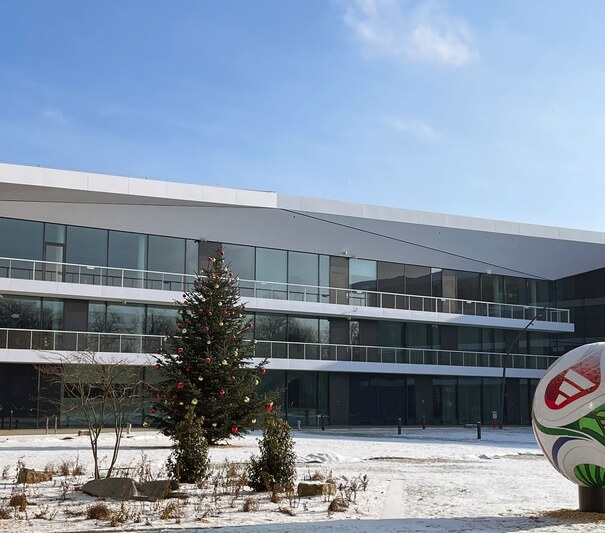

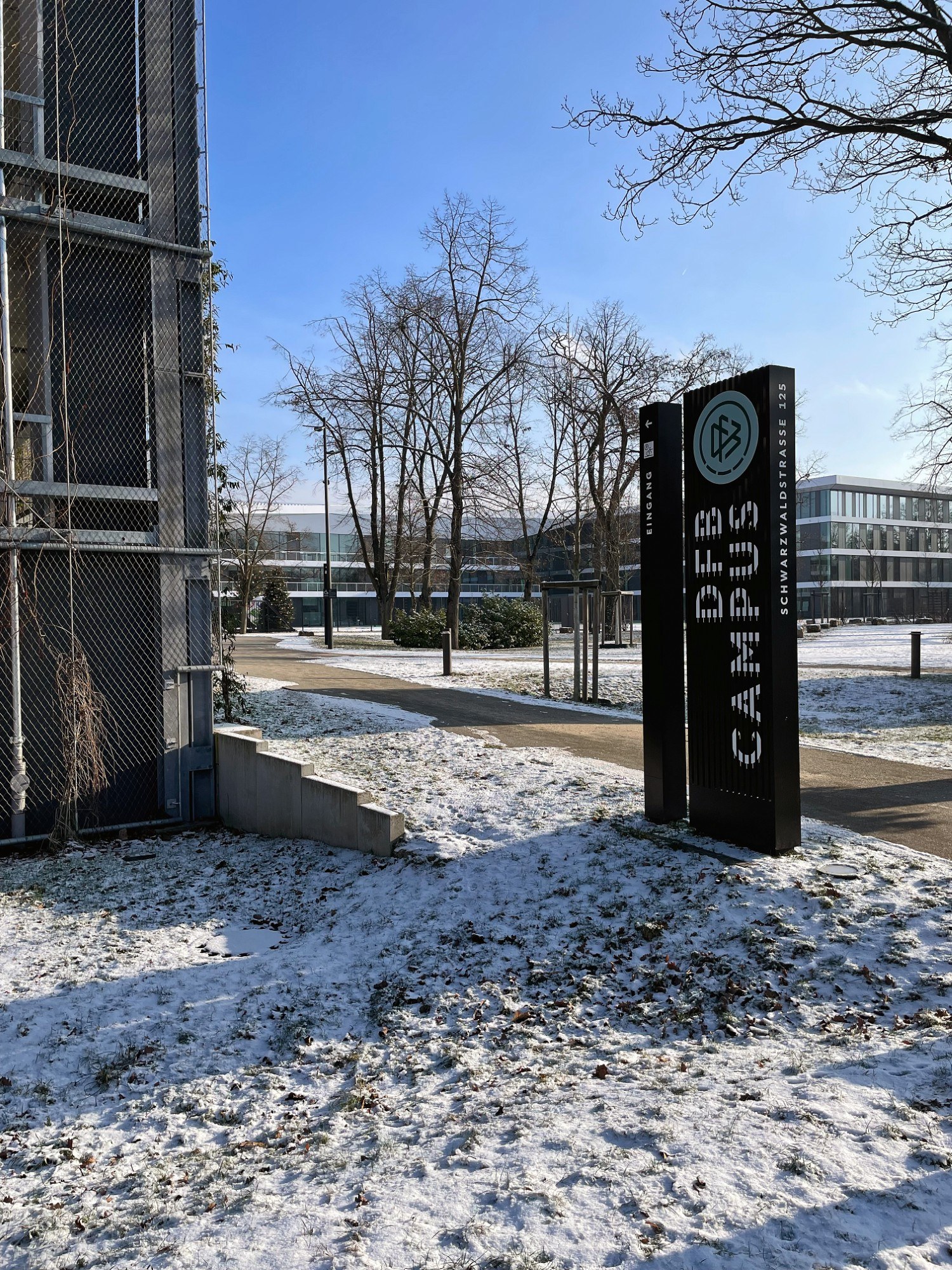

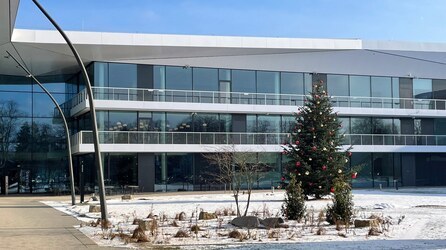

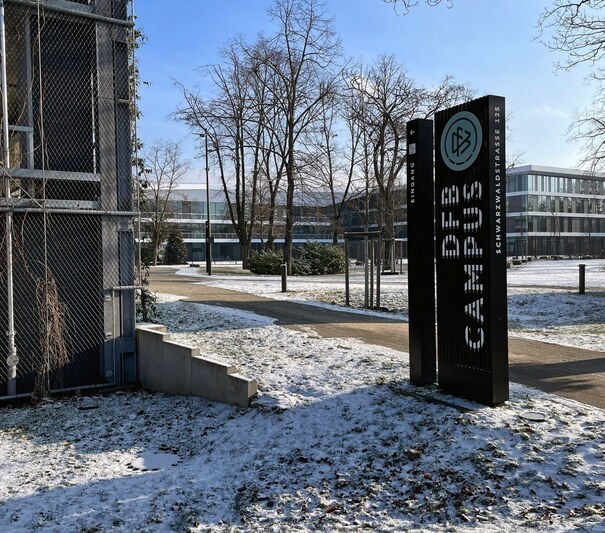

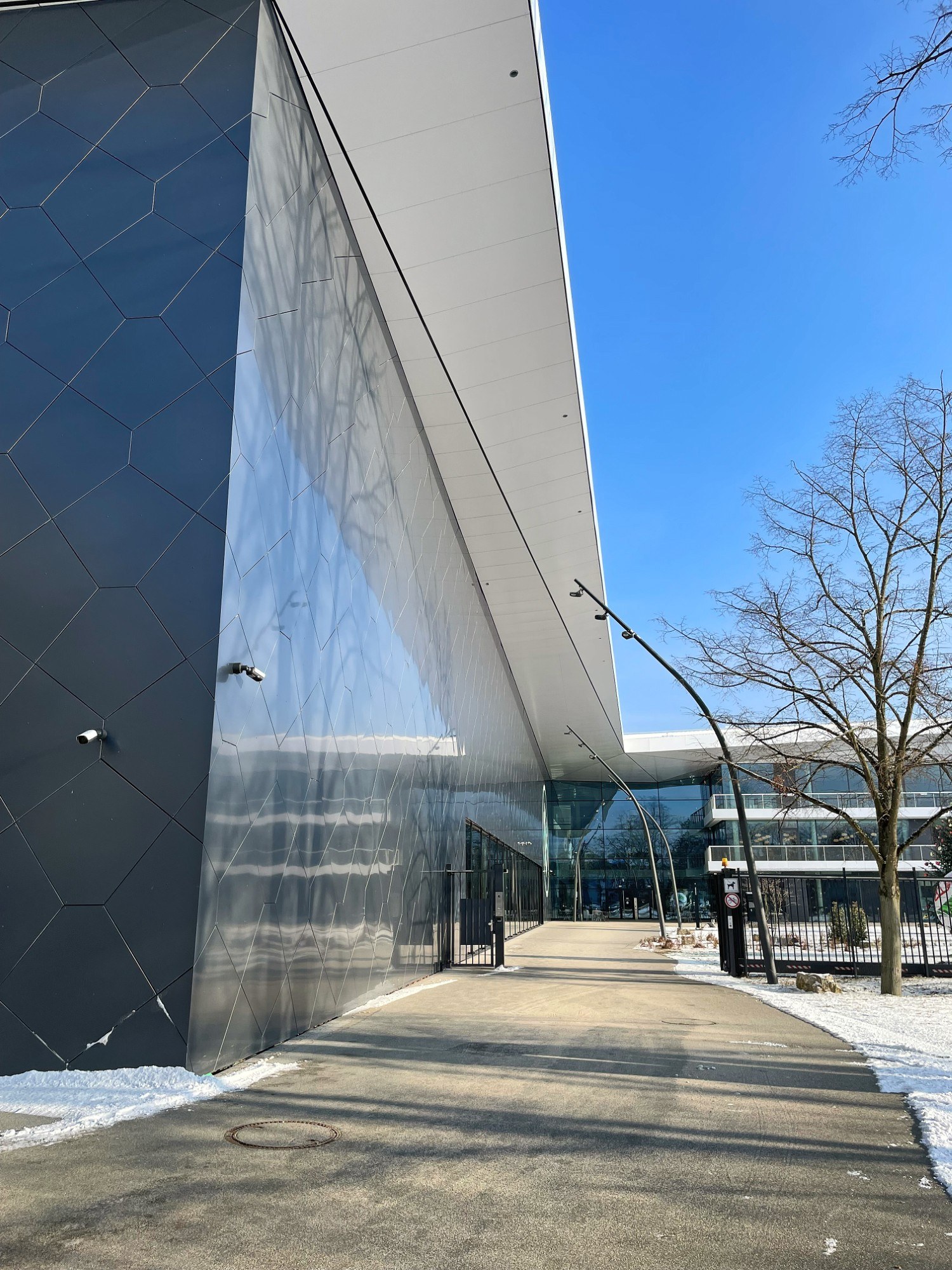

Der neue DFB und seine Akademie, basierend auf den Entwürfen des Architekturbüros kadawittfeldarchitektur, wurde 2022 fertig gestellt. Auf dem Gelände der früheren Frankfurter Galopprennbahn entstanden auf einer Fläche von neun Hektar Gebäudegeschosse, wo sich Administration und Sport zusammenfügen. Im Zuge des Neubaus sollten in der Technikzentrale mehrere RLT-Anlagen entkoppelt werden. Zweck dieser Maßnahme ist, die angrenzenden Gebäudebereiche vor Erschütterungen und sekundären Luftschall aus dem RLT Anlagen-Betrieb zu schützen.

Die Lösung

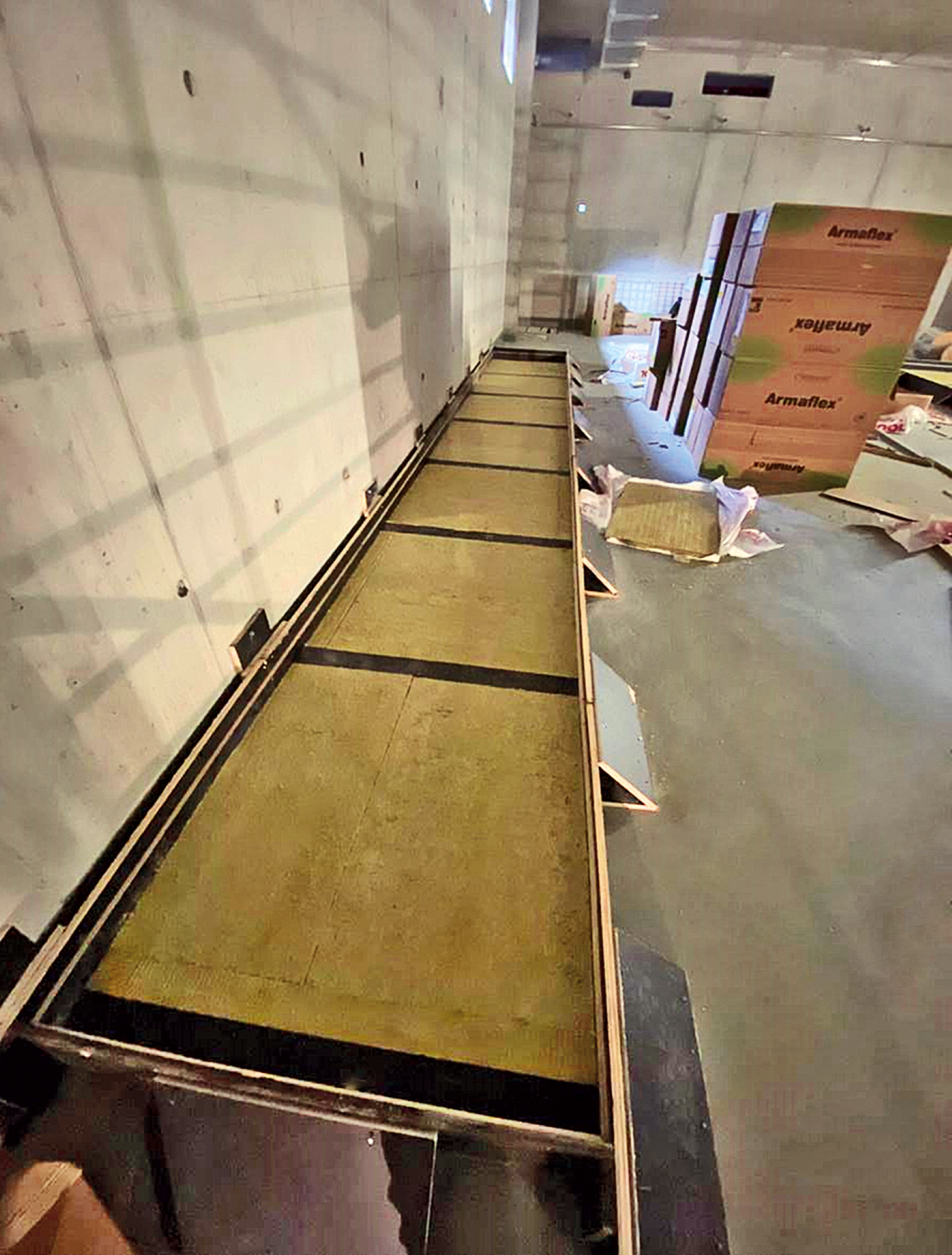

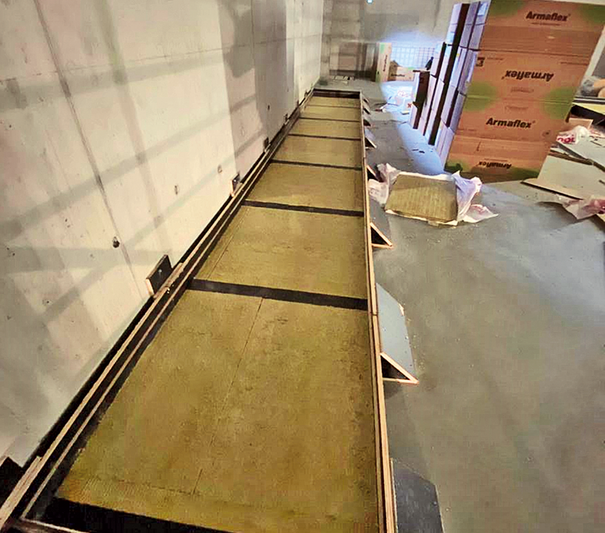

Die Lösung zur Schwingungsisolierung ist, dass bei der Aufstellung der RLT-Anlagen Calenberg Cisador 80 Elastomerlager integriert wurden. Cisador 80 wurde in Form von Streifen unter den Zwischenfundamenten vor dem Betonieren eingelagert, wobei die freien Flächen zwischen den Lagern mit Mineralwolle ausgefüllt wurden, um Schallbrücken zu vermeiden. Mit Cisador 80 in 60 mm Dicke kann eine Abstimmfrequenz von ca. 10 Hz erreicht werden.
